5.1.4 Регулировка карбюратора

Профилактика и настройка карбюратора Aisan

Если уровень топлива не соответствует отметке, необходима регулировка.

Toyota Corolla. Настройка оборотов холостого хода.

Tuning means setting your idle speed and idle mixture. Рычаг системы быстрого холостого хода 3.

Toyota Corona 5AF-キャブレター › Бортжурнал › Перебор Карбюратора Aisan тип К. Причина троения двигателя, регулировка…

Проверить отсутствие подсоса воздуха: Логотип Toyota представляет собой тройной овал. Если 2, то попробуйте оценить и сравнить температуру шлангов системы охлаждения и шлангов компенсатора.

Винт регулировки частоты вращения коленчатого вала при работе двигателя в режиме холостого хода 2.

Create an account or in to

Логотип Toyota представляет собой тройной овал. Два внутренних овала, расположенных перпендикулярно, символизируют прочные взаимоотношения между клиентом и компанией. Кроме того, если присмотреться и немного включить воображение, то в этих овалах можно увидеть изображение всех шести букв названия бренда T, O , Y , O, T, A.

Зеленый клапан у меня отсутствует. При этом подключены все трубки, кроме той, которая выходит рядом с винтом регулировки качества. Схватывала при полном окрытии дросселя, но не заводилась и в итоге заливала свечи.

Для регулировки системы быстрого холостого хода карбюратор необходимо снять с двигателя. Переверните карбюратор и при помощи рычага воздушной заслонки полностью закройте воздушную заслонку.

Регулировочный винт откроет дроссельную заслонку, образуя небольшой зазор. При помощи хвостовика сверла измерьте величину зазора между стенкой камеры карбюратора и краем дроссельной заслонки см.

Проверка положения воздушной заслонки при работе двигателя в режиме быстрого холостого хода. Отрегулируйте величину зазора, согнув соединительную тягу в точке 1.

Автоматическая воздушная заслонка Условия проведения регулировки автоматической воздушной заслонки были указаны см. Немного приоткройте дроссельную заслонку и установите рычаг быстрого холостого хода на верхний зубец кулачка быстрого холостого хода. Запустите двигатель, не нажимая на педаль акселератора, и отметьте частоту вращения коленчатого вала двигателя в режиме быстрого холостого хода.

Сравните полученную частоту со значением, указанным в подразделе 5. Отрегулируйте частоту вращения коленчатого вала, вращая винт регулировки скорости быстрого холостого хода в требуемом направлении.

Регулировка быстрого холостого хода модели с полуавтоматической воздушной заслонкой — карбюратор снят с двигателя Регулировка быстрого холостого хода 1. Кулачок системы быстрого холостого хода 2.

Переверните карбюратор, затем приоткройте дроссельную заслонку и установите рычаг быстрого холостого хода на второй зубец кулачка быстрого холостого хода. Проверьте, чтобы воздушная заслонка была полностью закрыта.

При помощи хвостовика сверла измерьте величину зазора «G» между стенкой камеры карбюратора и краем дроссельной заслонки см. Заветный набор букв любого карбюраторщика блин Устройство дико фанарное, принцип работы понятен и ребенку А вот когда дело доходит до ремонта Для начала стоит определиться чего мы хотим от карба.

Toyota

Карбюраторы на погрузчики

Доверить ремонт карбюратора, его техобслуживание, установку ремкомплекта, промывку, регулировку желательно специалисту имеющему богатый опыт в работу с топливными системами погрузчика. Необходимо четкое понимание назначения и принципа функционирования каждой системы карбюратора погрузчика. Тогда и только тогда можно рассчитывать на продуктивную и бесперебойную работу погрузчиков в дальнейшем.

На вилочные погрузчики Nissan, Komatsu, Mitsubishi, ТСМ устанавливались однокамерные карбюраторы Nikki с системой автоматического холостого хода.

На погрузчики Toyota применяется карбюратор Aisan так же с автоматом холодного пуска и прогрева. Четырехтонный погрузчик Toyota с шестицилиндровым двигателем 7FG40 имеет двухкамерный карбюратор марки Aisan с полуавтоматом холодного пуска.

Ранние модели погрузчиков Toyota оснащались карбюраторами с ручным управлением холодного пуска.

Карбюраторы с ручным холодным пуском применялись так же на ранних моделях Mitsubishi , DAEWOO, Caterpillar.

Погрузчик Toyota, двигатель 4Y, 5K – оснащение – карбюратор Aisan, однокамерный.

Система холодного пуска автоматическая, снабжен демпфером дросселя, имеет электромагнитный клапан холостого хода, который нередко выходит из строя. При этом, чтобы добиться работы системы холостого хода, запорную иглу клапана откусывают. Как следствие, после этого возникает “Калильное воспламенение” после выключения зажигания.

Набор возможных неисправностей примерно тот же, кроме того бывает следующее:

1) Засор под диафрагмой ускорительного насоса (очень часто) – как следствие, глубокий провал, нехватка мощности при нажатии газа.

2) Нет холостого хода – наглухо засорен канал в районе седла электромагнитного клапана – бывает очень часто, исходя из практики.

3) Самая часто встречающаяся неисправность – износ или поломка при неаккуратном обращении пластмассовой шестерни на блоке автоматики холодного пуска. При повреждении этой детали карбюратора погрузчик не заводится.

4) Износ посадочных отверстий в районе оси дроссельной заслонки. Как следствие – неровные холостые из-за подсоса воздуха. Элементарно устраняется заменой блока дросселя (всегда есть в наличии).

5) Выход из строя управляющего термоэлемента встречается редко, в ремкомплект не входит, но в наличии всегда имеется.

6) Карбюратор погрузчика Toyota переливает довольно часто, при этом игольчатый клапан надо ставить в сборе, оригинальный – есть в наличии.

Неисправен гувернер (он же регулятор оборотов, ограничитель оборотов):

— Требуется ремонт или замена гувернера.

Перед регулировкой карбюратора и тем более ремонтом карбюратора погрузчика Toyota необходимо проверить состояние двигателя.

Принято считать, что голубой (сизый) дым выхлопа указывает на неисправность двигателя, а черный выхлоп на неисправность карбюратора.

Диагностика двигателя погрузчика включает в себя:

— Зазоры в клапанах.

— Состояние высоковольтных проводов, крышки трамблера и свечей зажигания.

— Состояние распределителя зажигания (трамблера)

— Измерение компрессии в цилиндрах.

— Состояние воздушного фильтра.

— Проверка уровня и вязкости моторного масла.

— Тест на утечки воздуха из цилиндров для проверки состояния поршневых колец, клапанов и прокладки ГБЦ.

Только после этого можно браться за настройку, регулировку карбюратора или ремонт карбюратора погрузчика.

Рекомендуется также перед снятием карбюратора произвести проверку гувернера (он же ограничитель, регулятор оборотов, смеситель) — блок, на котором установлен карбюратор погрузчика Toyota, Nissan, Komatsu, Mitsubishi, TCM, Daewoo, Sumitomo, Caterpillar, Hyster, Яль и другие.

Неисправности карбюраторов погрузчика Toyota 4y, 5k:

1) Провал при переходе от холостого хода к средним нагрузкам (неправильные установки холостого хода или засор канала холостого хода)

2) Неустойчивый холостой ход (плавают холостые, гуляют обороты, пропадает холостой ход)

3) Провел при нажатии газа.

4) Глохнет при нажатии газа.

5) Глохнет при «гапз в пол».

6) Перебои в работе двигателя при разгазовке.

7) Потеря мощности при «газ в пол».

Белый, голубой, сизый дым выхлопа: к работе карбюратора отношения не имеет.

Поделись информацией с друзьями:

Всё о ремонте и обслуживании японских автомобилей

  1. Отрегулируйте высоту установки поплавка, согнув рычаг поплавка «А».
  1. Снимите шпильку с игольчатого клапана и поднимите поплавок настолько, насколько позволит ограничительный язычок.
  2. Измерьте расстояние (ход поплавка) между кончиком игольчатого клапана и рычагом поплавка (используйте набор щупов для измерения зазоров, если у Вас нет специального инструмента). Сравните полученное значение со значением, указанным в разделе технических характеристик.
  1. Отрегулируйте ход поплавка, согнув ограничительный язычок «В».
  1. Подсоедините вакуумный насос в диафрагме демпфера дроссельной заслонки и откачайте воздух для того, чтобы диафрагма полностью втянула шток.
  2. Полностью откройте дроссели и измерьте ход штока поршня насоса-ускорителя.
  3. Отрегулируйте ход штока, согнув соединительную тягу (смотрите рисунок). Требуемое значение для хода штока поршня насоса-ускорителя указано в разделе технических характеристик в начале этой Главы.

Регулировка воздушной заслонки — общее описание

  1. Проверьте соблюдение условий проведения регулировки, описанные в начале этого Раздела. Особенно важно проверить правильность установки угла опережения зажигания и длительность замкнутого состояния контактов прерывателя. Также проверьте чтобы частота вращения коленчатого вала при холостом ходе и количество смеси холостого хода были правильно отрегулированы и двигатель был прогрет до нормальной рабочей температуры.
  2. Снимите воздушный фильтр.
  3. Отсоедините шланг вентиляции картера двигателя. Вакуумные шланги должны оставаться подсоединенными (или же отсоедините их и заткните отверстия).

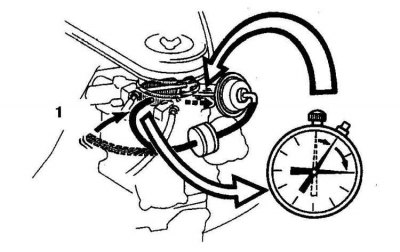

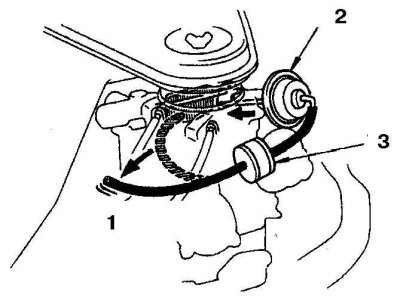

  4. Методы диагностики неисправностей, появляющихся при холодном запуске двигателя и при прогреве, описаны в соответствующей главе.
  5. На автомобилях Toyota при проверке и регулировке механизма быстрого холостого хода и механизма открытия воздушной заслонки карбюратор необходимо снять с двигателя. Специальный инструмент для измерения величины угла (деталь номер SST 09240-00014) используется для установки угла открытия воздушной заслонки при быстром холостом ходе и частичном открытии воздушной заслонки при полном открытии дросселей. Требуемые значения угла открытия воздушной заслонки приведены в разделе технических характеристик в начале этой Главы. Если у Вас нет специального инструмента, использование следующих методов даст приемлемые результаты. Если в разделе технических характеристик указана частота вращения коленчатого вала при быстром холостом ходе, регулировку необходимо проводить, руководствуясь этим значением.

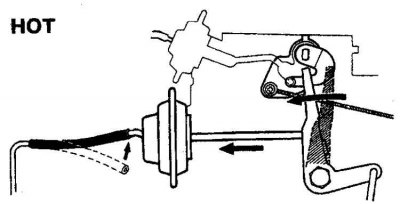

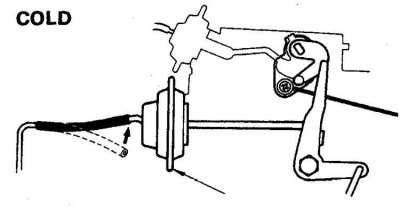

Регулировка быстрого холостого хода — модели с механической воздушной заслонкой

  1. Немного приоткройте дроссельную заслонку и при помощи кнопки на панели приборов полностью закройте воздушную заслонку.
  2. Запустите двигатель и полностью откройте воздушную заслонку.
  3. Отрегулируйте открытие воздушной заслонки, вращая регулировочный винт (смотрите рисунок) в требуемом направлении так, чтобы частота вращения коленчатого вала при быстром холостом ходе составляла 2000 — 3000 об/ мин.
  1. Винт регулировки быстрого холостого кода

Регулировка быстрого холостого хода — модели с автоматической воздушной заслонкой (при работающем двигателе)

  1. Немного приоткройте дроссельную заслонку и установите рычаг быстрого холостого хода на третий верхний зубец кулачка быстрого холостого хода (смотрите рисунок).

5.1.4 Регулировка карбюратора

5.1.4. Регулировка карбюратора

Условия проведения регулировки
Если на автомобиле установлена система поддержания постоянной скорости холостого хода, необходимо отключить все электрооборудование автомобиля и установить прямо передние колеса перед регулировкой скорости холостого хода или топливной смеси (или перед регулировкой угла опережения зажигания или длительности замкнутого состояния контактов прерывателя). В противном случае, система стабилизации будет активной, и регулировка будет неправильной.

Отсоедините вакуумный шланг от компенсатора системы холостого хода при высокой температуре двигателя (если установлен) и заткните патрубок на карбюраторе.

Регулировка частоты вращения коленчатого вала при холостом ходе двигателя и количества топливной смеси холостого хода (СО)

Винты регулировки холостого хода

1. Винт регулировки частоты вращения коленчатого вала при работе двигателя в режиме холостого хода
2. Винт регулировки смеси холостого хода
ПОРЯДОК ВЫПОЛНЕНИЯ
Установка уровня топлива в поплавковой камере/ регулировка хода поплавка

Окошко поплавковой камеры

Уровень топлива в поплавковой камере можно проверить, не снимая карбюратор. Когда двигатель работает, уровень топлива можно проверить через смотровое окошко поплавковой камеры. Если уровень топлива не соответствует отметке, необходима регулировка.

ПОРЯДОК ВЫПОЛНЕНИЯ
Регулировка механической воздушной заслонки

Перед регулировкой воздушной заслонки проверьте, чтобы частота вращения коленчатого вала при холостом ходе и количество смеси холостого хода были правильно отрегулированы.

ПОРЯДОК ВЫПОЛНЕНИЯ
Регулировка быстрого холостого хода – карбюратор снят с двигателя
Проверка положения воздушной заслонки при работе двигателя в режиме быстрого холостого хода
1. Воздушная заслонка
2. Дроссельная заслонка – первичной камеры
ПОРЯДОК ВЫПОЛНЕНИЯ
Автоматическая воздушная заслонка

Условия проведения регулировки автоматической воздушной заслонки были указаны (см. подраздел 5.1.1).

Регулировка быстрого холостого хода – при работающем двигателе

ПОРЯДОК ВЫПОЛНЕНИЯ

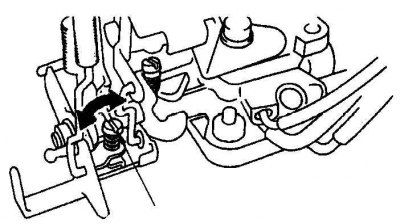

Регулировка быстрого холостого хода (модели с полуавтоматической воздушной заслонкой) – карбюратор снят с двигателя

Регулировка быстрого холостого хода

1. Кулачок системы быстрого холостого хода
2. Регулировочный винт

3. Рычаг системы быстрого холостого хода

ПОРЯДОК ВЫПОЛНЕНИЯ
Регулировка быстрого холостого хода (модели с автоматической воздушной заслонкой) – карбюратор снят с двигателя

Совмещение отметок на кулачке системы быстрого холостого хода и рычага

Источник

Карбюратор aisan toyota vv настройка и регулировки

Профилактика и настройка карбюратора Aisan

В этой ветке буду делиться опытом по обслуживанию и настройки карбюратора Aisan. У меня Тойота sprinter c двигателем 2E (EE90) 12 клапанный МКПП 4 ступная год выпуска 1988 досталась в хорошем состоянии с проблемами по карбюратору. Если кто то в такойто ветке будет знать больше просьба дополнять и не судить строго. Коментарии с фотоотчётам буду выкладывать раз в неделю и подробное описание :-). Рисунок моего карба с екзиста

Заветный набор букв любого карбюраторщика блин. AISAN.
Устройство дико фанарное, принцип работы понятен и ребенку. А вот когда дело доходит до ремонта.
Итак, начинаем делиться. Для начала стоит определиться чего мы хотим от карба.
Жрет много — перелив поплавковой, неверно настроенный холостой ход.
Не заводиться на холодную без педали газа — проблемы ускорительного насоса и возможно проблема системы холодного пуска карба. Если быть точнее — автоматическая воздушная заслонка.
Не заводиться на холодную. Ничерта не помогает, только 50 гр бенза в первую камеру. — Ускорительный+воздушная+жиклеры.
Глохнет не сразу/не глохнет/ — электромагнитный клапан или жиклер на нем же.
При отпускании педали обороты не спадают до холостых — скорее всего тросик акселератора.

Теперь на что обратить внимание при протягивании своих кривых ручек к данному девайсу. (Свои руки после 2х умерших карбов уже прямые! 🙂

1. Помните — если полезли сами, обратного пути не будет. В Уссуре после кривых ручек карбюраторщики на машины не смотрят. Так что если взялся за гуж — не говори что не дюж.
2. При разборке самая дибильная деталь — железочка которая идет от дросселя до воздушной заслонки. На обоих карбах сломал. Нужна для автоматического открытия и закрытия воздушной заслонки.. При поломке начинаются большие проблемы с запуском на холодную.
3. Прокладка — лучше бы с ней очень нежно. На первом порвал. Так и не смог восстановить. Вторая пока живая.
4. Нигде не говориться, но если при разборке выпал металлический шарик — ОН НЕ ПРОСТО ВЫВАЛИЛСЯ. ОН С УСКОРИТЕЛЬНОГО НАСОСА. Свои 2 потерял. 🙂

Регулировка ХХ — это детский лепет. Так что данную процедуру не описываю. Только сообщу следующее:
1. На 3Е количества и качество (два винта) на задней стороне карба (которая дальше от капота и ближе к водиле).
2. На 4е болт качества сзади как на 3Е, а вот колличества два болта с пассажирской стороны.
Тросик акселератора находиться со стороны водилы, Биметал пружина со стороны водилы над тросиком.
Электромагнитный клапан сзади карба.

Система вакуумников нужна только для:
1. Открытия вторичной камеры при ускорении.
2. Открытии воздушной заслонки при разгоне.
3. сдвига угла опережения при достижении Нного количества оборотов.

На расход не влияет. Также не влияет на динамику, на движение и прочие хар -ки. Может и немного хуже будет ехать, будет капризнее, но работать будет и бенз жрать не будет. Так что вакуумную систему копаем в последнюю очередь — дабы там и черт ногу сломит.

Блок управления карбюратором Aisan на Arduino

Всём привет! Пишу крайне редко, так как не о чем. Но, вот, теперь есть о чем написать.

Значит, так. В прошлом году Денис aka Carbik с драйва настраивал мне карбюратор. До зимы отъездил на нем нормально, но, зимой он начал барахлить. Решил я его снять и почистить. Запасся кучей схем подсоединения вакуумных трубок, и начал изучать систему. Повтыкав в неё пару часов я примерно понял, для чего нужны все эти вакуумные трубки. А точнее, что большая их часть нафиг не нужна. Кондиционер у меня не работает, поэтому было решено утилизировать систему повышения оборотов при включении кондиционера. Также было решено избавиться от этой системы и при работе гидроусилителя. Большая часть трубок работает на систему EGR. Ее я тоже утилизировал. Внимательно все обдумав, приступил я к ампутированию ненужного. Остался у меня работать только автоматический подсос да позиционер дросселей заслонки.

Весь карбюратор был промыт, прочищен и смазан. По началу работало все почти хорошо. Почему почти? Не работала регулировка качества смеси, был изношен винт регулировки. В общем, зиму и весну отъездил. А летом все пошло не так. Видимо, пневмоклапанам настаёт конец. Обороты не сбрасываются и прочие радости. В общем, все печально.

Решил я подойти к решению задачи по оживлению карба основательно. Давно хотел начать писать какую-нибудь чушь под микроконтроллеры, а тут и самое очевидное (для меня) решение пришло ко мне в голову: а почему бы не пристроить к японскому карбюратору китайскую ардуину?!

Прикинул в уме блок-схему, накидал сам себе техзадание, и полез в интернет искать готовые способы реализации. Но, не тут то было! Все, что нашёл — это управление автоматическим подсосном. Меня это не устроило, решил делать сам с нуля. План накидан, аппаратная платформа примерно продумана и собрана, можно приступать.

Для начала, опишу систему, как я ее вижу:

Все пневмоклапаны утилизируются.

Биметаллическая пружина остаётся, но будет использоваться не по прямому назначению, а как демпфер для заслонки.

Вместо клапанов будут использоваться сервоприводы.

Ещё, на дроссельную заслонку будет внедрен ДПДЗ от ВАЗа.

Принцип работы такой:

1. Холодный пуск.

При включении зажигания блок управления считывает температуру двигателя датчиком 18b20, в зависимости от температуры сервопривод устанавливает воздушную заслонку в положение, соответствующее температуре двигателя. После запуска двигателя сервопривод, опираясь на данные температуры с датчика, начинает открывать воздушную заслонку. При этом, зубчатый кулачек, приоткрывающий дроссельную заслонку, держит ее приоткрытой. По достижении определенного заданного верхнего порога, скажем, 60 градусов, заслонка открывается полностью, остаётся открытой до момента следующего запуска автомобиля. Пока до конца не открыта воздушная заслонка, а дроссельная заслонка приоткрыта, клапан холостого хода и клапан вторичной камеры закрыты.

2. Работа после прогревочных оборотов.

Датчик положения дроссельной заслонки служит для двух целей: для позиционирования заслонки вторичной камеры и включения-отключения топливных клапанов.

Алгоритм работы такой: при закрытой дроссельной заслонке открыт клапан холостого хода. Заслонка вторичной камеры тоже закрыта. Клапан подключён через полевик в качестве ключа на ШИМ выход контроллера. При открытии заслонки первичной камеры до определённого угла (подбирается экспериментально) клапан холостого хода плавно закрывается (для этой цели на ШИМ выходе он и висит). Далее при открытии около 30-40% (тоже экспериментально подбирается, открывается клапан вторичной камеры, вместе с ним начинает открываться заслонка вторичной камеры.

3. Регулировка холостого хода и качества смеси.

Я уже упоминал, что винт регулировки качества смеси у меня ушатан. Не перекрывает в достаточной степени канал потачи бензина. В связи с этим, решил я качество смеси регулировать клапаном холостого хода, подключив его не постоянно, а ШИМ сигналом. На первое время потенциометр нужен для регулировки ширины импульсов, чтобы настроить количество топлива, попадающее в цилиндры. Есть задумка прикрутить туда лямбду. Но это позже. Ещё, возможно, прикручу шаговик место позиционера дроссельной заслонки. Но, все это позже.

Вот такой вот длиннопост. Вроде бы все рассказал. На видео то, что у меня вышло на макете, пока не полностью. Углы поворота сервоприводов, как и граничные значения температуры, с потолка взяты, лишь бы проверить работоспособность системы. За дельные советы, предложения и дополнения буду благодарен!

П.с.: не судите строго, первое мое знакомство с ардуиной (мигание диодами не в счёт), да и первый такой длинный отчетный пост.

Настройка и регулировка карбюратора Aisan

Я ничего не понимал в карбюраторах. Вообще. Весь мой водительский опыт состоял из сотни тысяч км на Калине с 126 двигателем (грузовики с тринадцатилитровыми дизелями не в счет 😉 ). Поэтому нервничал…

День выдался морозным, и ничто не предвещало беды 🙂 Занимаясь дефектовкой подогрева заднего стекла, меня отвлекли и я забыл его выключить. Как результат — высаженная батарея. Вот и оказия…

На следующий день начал снятие карбюратора. И вот тут вам нужно понять, что вы хотите получить от своего карбюратора:

1. Если высокий расход — необходимо проверять уровень топлива в камере и холостой ход
2. Если машина вялая — надо проверять работу второй камеры и жиклеры
3. Проблемы с ХХ в морозы — надо проверять работу подогрева
4. Если не заводится без газа — скорее всего жиклеры и ускорительный насос.

Мой карб болел 1 и 2 болезнью. Поехали лечить:

Снимаем крышку воздушного фильтра, фильтр и его корпус. Если на этом этапе у вас возникли трудности, настоятельно рекомендую закрыть капот и съездить на СТО.
Снимаем трубки с вакуумных камер, сдергиваем топливный шланг, вакуумный шланг коррекции угла зажигания, снимаем фишку с подогрева (крепится к генератору).

Снятый карб, цифрами обозначил позиции:
1. Камера смягчения сброса газа
2. Камера открытия второй камеры (пардон за каламбур)
3. Собственно устройство автопрогрева
4,5 — Камеры корректировки холостых оборотов при подключении нагрузки.

Для начала проверил автопрогрев, Провод был перебит в одном месте, пришлось его восстановить. После этого, подцепив его к питания, проверил работоспособность. Внутри стоит биметаллическая спиральная пружина, которая при нагреве распускается и сдвигает язычок, и это позволяет открыть воздушную заслонку.

Со второй камерой вышла затыка. Мембранка была порвана. Я решил не мудрить и немножко доработать чудо японской мысли. Камера была отрезана от опорной площадки, вакуумный канал наглухо забит припоем, тяга на валу второй камеры отогнута и зафиксирована так, что скоба второй камеры оказалась подпружинена. После этого немного подогнул язычок на скобе так, чтобы сектор на первой камере открывал и вторую. В итоге оказалось прекрасно: при нажатии на газ открывается первая камера, и где-то на 2/3 хода открывается вторая.

Теперь регулируем уровень топлива. Мазда рекомендует выставлять уровень по миллиметрам, но это не наш метод: я напросто подал под давлением бензина в камеру и отрегулировал уровень прямо на сборке: пришлось чуток подогнуть язычок, которым поплавок упирается в игольчатый клапан. Уровень был великоват, после регулировки стал прямо посередине.

Чуток смазал места надорванных прокладок отличным герметиком и поставил карб на место.

Холостой ход регулируется на прогретом авто, делается элементарно: сзади карбюратора находится винт под фигурную отвертку (он, как правило, находится внутри пластикового гнезда). Вращением винта добивается необходимых оборотов…

Вот, собственно, и вся возня! Машина стала дурная вообще, при газе в пол рвет с места. Завтра проверю расход по трассе, сообщу дополнительно… 🙂 Всем спасибо!

P, S. Снимал крышку клапанов — распредвал стоит мертво, нагара нет, но некоторые клапана распущены. На днях буду регулировать… И вопрос: на впускном коллекторе стоит датчик. Ху из ху?

5.1.4 Регулировка карбюратора

Если на автомобиле установлена система поддержания постоянной скорости холостого хода, необходимо отключить все электрооборудование автомобиля и установить прямо передние колеса перед регулировкой скорости холостого хода или топливной смеси (или перед регулировкой угла опережения зажигания или длительности замкнутого состояния контактов прерывателя). В противном случае, система стабилизации будет активной, и регулировка будет неправильной.

Отсоедините вакуумный шланг от компенсатора системы холостого хода при высокой температуре двигателя (если установлен) и заткните патрубок на карбюраторе.

Регулировка частоты вращения коленчатого вала при холостом ходе двигателя и количества топливной смеси холостого хода (СО)

Установка уровня топлива в поплавковой камере/ регулировка хода поплавка

Окошко поплавковой камеры

Уровень топлива в поплавковой камере можно проверить, не снимая карбюратор. Когда двигатель работает, уровень топлива можно проверить через смотровое окошко поплавковой камеры. Если уровень топлива не соответствует отметке, необходима регулировка.

Регулировка механической воздушной заслонки

Перед регулировкой воздушной заслонки проверьте, чтобы частота вращения коленчатого вала при холостом ходе и количество смеси холостого хода были правильно отрегулированы.

Регулировка быстрого холостого хода – карбюратор снят с двигателя

Проверка положения воздушной заслонки при работе двигателя в режиме быстрого холостого хода

2. Дроссельная заслонка – первичной камеры

Автоматическая воздушная заслонка

Условия проведения регулировки автоматической воздушной заслонки были указаны (см. подраздел 5.1.1).

Регулировка быстрого холостого хода – при работающем двигателе

Регулировка быстрого холостого хода (модели с полуавтоматической воздушной заслонкой) – карбюратор снят с двигателя

Регулировка быстрого холостого хода

2. Регулировочный винт

Регулировка быстрого холостого хода (модели с автоматической воздушной заслонкой) – карбюратор снят с двигателя

2. Рычаг системы быстрого холостого хода

Открытие воздушной заслонки при полном открытии дросселей

Проверка диафрагмы открытия дроссельной заслонки, измерение величины зазора

Простой и эффективный способ регулировки карбюратора (Просматривают: 2)

При этом смесь богатая. Состав 12:1. Свечи будут чёрные при длительной работе на холостых (при тролинге, например). Про СО промолчу .

Пример можно? Вроде такого никогда не было.

И ещё. Особенностью регулировки карбюратора на ХХ (в карбюраторах винтами регулируется только ХХ) является зависимость состава смеси и от положения винта качества, и от положения винта количества. Поэтому методика регулировки не такая.

Вложения
Александр Кр.

Спасибо, что просветили насчет эжекции.
Инструкция во вложении такая же непонятная, как большинство сервис-мануалов почему-то. Во первых необходимость регулировки оценивается и сама регулировка производится по реакции на резкую дачу газа. Но это справедливо если смесь была бедная. А если богатая? Двигатель будет нормально реагировать на газ. И что, все нормально? Во вторых не понятно в какую сторону крутить и что должно при этом происходить. Если не разобравшись регулировать, можно накрутить не туда.
Я предлагаю крутить так, чтобы создать заведомо бедную смесь, чтобы было понятно, что она бедная (обороты упали, двигатель глохнет). Потом создать богатую, и чтобы человек понял, что она теперь богатая (снова упали обороты, теперь от избытка топлива). Тогда будет понятно, при каком положении винта смесь оптимальная.

Неправильно написал про сервис-мануал сузуки. Второе положение винта — когда обороты снова уменьшаются.

Александр Кр.
afgan-nsk

Вот очень толковое описание регулировки.

Автор fanatic
По Юриному запросу делюсь собственным опытом по настройке смеси для холостых оборотов без использования специального оборудования, методом падения оборотов.

Метод этот применим к японским карбюраторам (с другими не пробовал), где винтом регулировки качества ХХ регулируется количество подаваемого топлива. Кроме винта регулировки ХХ там есть еще жиклер ХХ. Жиклер служит для грубой настройки смеси на ХХ, а винт регулировочный — для тонкой подстройки (работает в пределах одного калибра жиклера ХХ).

Немножко теории — известно, какая пропорция воздуха и бензина освобождает больше всего энергии при сгорании (что эквивалентно наиболее полному сгоранию смеси). С научной точки зрения, идеальная пропорция = 14.6:1, тоесть 14.6 порций воздуха к 1 порции бензина. Имея такое отношение имеем минимальный расход топлива при максимуме мощности. Единственный минус — высокий нагрев мотора, что не является проблемой для движков с эффективным (водяным) охлаждением, но часто вызывает споры у владельцев воздушников или гоночных аппаратов. Последние часто настраивают смесь в отношении (около) 12:1, что повышает расход но мотор греется меньше (богатая смесь сгорает при меньшей температуре). Ну а бедная смесь вызывает еще больший перегрев мотора, разница в температуре пламени оптимальной смеси и бедной может легко достигать 500 градусов (температура сгорания оптимальной находится в районе 850 градусов, если я не ошибаюсь).

Теперь более предметно. Раз оптимальное отношение освобождает максимум энергии, значит работающий на такой смеси мотор выдаст максимум оборотов для текущего положения дросселя. И соответственно отклонение от оптимальных настроек вызовет падение оборотов. Чем мы и воспользуемся.

Перед регулировкой необходимо убедиться что мотор абсолютно исправен и что разница в компрессии цилиндров (если у вас их много) невелика. Иначе, при заметном разнобое компрессии, холостые будут нестабильны и будут плавать, что не даст нам настроить смесь на слух. Мало того, попытки настройки такого мотора на слух обычно приводят к значительному обогащению смеси на холостых, т.к. такой мотор будет работать ровно только на сильно богатой смеси. Ну и в случае многоцилиндровых моторов нужно еще отсинхронизировать карбюраторы.

После чего заводим мотор и даём ему время прогреться. Если у вас воздушник а на дворе лето, то пожалейте его, направьте на него вентилятор 🙂
Убеждаемся что не травит выпускной коллектор (проводим рукой около всех соединений и швов, колебания воздуха будут заметны) и что мотор не подсасывает воздух между цилиндром и карбюратором (прыскаем, например, WD40 снаружи на впускной патрубок, смотрим на реакцию мотора. Если ничего не изменилось — подсоса воздуха нет).

Холостые обороты выставляем по-мануалу винтом что ограничивает ход заслонки (не трогая винты регулировки смеси на ХХ), для моноцилиндров этого достаточно, для многоцилиндровых моторов может быть полезным снизить холостые до уровня когда мотор еще работает ровно, но уже чувствуется что еще чуть-чуть — и он заглохнет.

После чего глушим мотор, и считая обороты закручиваем винт регулировки ХХ до упора, считая обороты. Когда винт закручивается до конца — ни в коем случае не насилуем! Как только возрастает усилие, тут-же останавливаемся. Записываем это значение в тетрадку, и откручиваем винт назад в исходное положение, заводим мотор.
Теперь собственно настройка.

Этап первый – грубая проверка.
Заключается в закручивании иглы на пол-оборота, а затем в откручивании на оборот.
Нужно это чтобы грубо оценить валидность текущей настрйоки. Если при закручивании иглы обороты упали, а потом при откручивании возросли, то значит текущая настройка беднит. Если наоборот – богатит. Если поведение мотора при этом особо не изменилось, то скорее всего мы находимся рядом с оптимальной настрйокой.

Этап второй.
Нужен, если при первом этапе выяснилось что смесь беднит/богатит. Если нет – переходим к третьему.
Сейчас нам нужно крутить винт в ту сторону, которая вызывает повышение оборотов. Крутим очень плавно, давая мотору время отреагировать на изменение смеси. Задача – поймать момент когда обороты перестали повышаться (записываем кол-во оборотов), а затем – когда они начали падать (тоже записываем).
Если мы закручивали винт, и при поворачивании винта обороты только росли (и упали только на последнем полуобороте, например), это означает что жиклер ХХ слишком большого калибра и готовит слишком богатую смесь которую невозможно откорректировать винтом регулировки ХХ. В этом случае нужно уменьшить калибр жиклера ХХ.
В противоположном случае, когда мы откручиваем винт регулировки ХХ и обороты растут и растут, вплоть до того момента как заканчивается резьба (осторожно, винт может выпасть!) – то жиклер ХХ слишком бедный, нужно увеличивать калибр. Обычно уже на 7 оборотах от полностью завернутого состояния можно сказать что нужен бОльший жиклер ХХ.

Этап третий – тонкая настрйока.
Будем считать что жиклер ХХ у нас стоит подходящий, и поэтому поворотом винта регулировки ХХ мы можем поймать максимум оборотов, и вращением что в одну сторону, что в другую, вызвать падение оборотов двигателя. Тут должно быть всё очевидно. Когда обороты начинают падать при закручивании – это означает что смесь уже слишком бедная. Когда они начинают падать при откручивани – смесь чересчут богатая. А истина – она посередине. Так как мы записываем при скольки оборотах наблюдается то или иное изменение поведения, то простой арифметической операцией вычисляем насколько нам нужно повернуть винт от одного из положений чтобы попасть в золотую середину.

Например:
— изначальное положение винта регулировки ХХ = 3.5 оборотов.
— при закручивании спад оборотов ощущается при 3.0 оборотах. При откручивании – при 4.5 оборотах. Следовательно середина между ними находится на 3.75 оборотах. Что и выставляем.

Примечание 1
Для моторов с воздушным охлаждением, и особенно при езде летом по городу, имеет смысл сместить регулировку на богатую сторону. Откручиваем винт до момента когда ощущается падение оборотов, и закручиваем назад на четверть оборота. Из бонусов – мотор на холостых на забогащенной смеси работает тише, ровнее и «вкуснее» 🙂
Чем, бывает, злоупотребляют продавцы мотоциклов-машин с «уставшими» движками..

Примечание 2
Диапазон вращения винта регулировки смеси на ХХ между падениями оборотов мотора от бедной/богатой смеси везде свой (и от чего зависит – не знаю). Попадались моторы где от бедной до богатой смеси было полтора оборота (и в этом диапазоне поведение мотора не менялось), попадались моторы где на этот «ровный» участок приходилось и 3.5 оборота винта регулировки смеси ХХ.. Но принцип везде один. Находим положение винта при котором начинают падать оборот от забеднения, потом от обогащения, и вычисляем серидину. Если падение оборотов случается слишком близко к граничному положению винта (или не случается вообще) – меняем жиклер.

Примечание 3
Сложнее всего этим методом пользоваться на многоцилиндровых моторах в силу их хорошей сбалансированности. На моно и бицилиндрах этот метод срабатывал всегда, а на 4-в-ряд, да еще и с разбросом по компрессии настроить было практически нереально. Получалось только если компрессия была ровной, синхронизация сделана 5 минут назад, и холостые обороты движку опущены до предела, что малейшее изменение смеси любого из карбюраторов сразу отражалось на оборотах.
Ну а если кто-то до этого крутил карбы и они настроены вразнобой, плюс рассинхронизированы (а синхронизировать карбы смесь ХХ которых настроена коекак – тоже занятие неочевидное) – то процесс настройки превращается в долгую итеративную процедуру.

Еще один способ проверки настройки смеси на холостых
Недавно, возясь с мотоциклом, до меня дошло что забыл в статью добавить еще один «кустарный» метод оценки настройки качества смеси для холостых оборотов. Идея заключается в следующем — известно, что при закрытии газа работающий на бедной смеси мотор обороты сбрасывает медленно, а работающий на богатой — очень быстро, с провалом, после которого холостой выравнивается. Чем мы и воспользуемся для проверки.

На прогретом моторе резко и коротко газуем чтобы мотор раскрутился до половины рабочей зоны (если красная зона от 8, то стараемся чтобы раскрутился до 4 тысяч), сразу же закрывая газ. При правильно настроенной смеси обороты упадут примерно за секунду, упадут сразу на холостой ход и далее мотор будет на нём ровно работать.

Если смесь бедная — то обороты зависнут в высокой зоне, и потом как-бы нехотя упадут до холостых, и холостые будут неровные.

А если смесь богатая, то холостые резко упадут с проседанием оборотов ниже устойчивых холостых, после чего плавно выровняются назад.

Еще один момент на который стоит обратить внимание — это слишком высоко задранная игла, которая будет переобогащать смесь в начале открытия ручки, что может дать впечатление переобогащенной смеси на холостых. При подгазовывании мотор хапнет богатой смеси и обороты потом упадут с проседанием, хотя если проверить потом газоанализатором — смесь на ХХ будет в норме. Помогает обнаружить этот прокол следующий симптом — в начале открытия ручки газа мотор как-бы слегка упирается, а потом резво раскручивается. Как будто что-то мешает ему перевалить зону 2 тысяч оборотов (примерно, для моноцилиндра с красной от 8). Еще можно при таких симптомах попробовать полностью закрутить винт регулировки смеси на ХХ, и если этот симптом останется — дело скорее всего в положении иглы или её износе.

Скутеры Обслуживание и ремонт


Устройство карбюратора скутера и принцип его работы мы изучили, теперь можно приступить к настройке.

Регулировку карбюратора обязательно следует проводить на прогретом двигателе. Перед настройкой, следует почистить и промыть карбюратор, если есть признаки его засорения.

Под настройкой и регулировкой карбюратора понимают следующие манипуляции:

  1. Регулировка холостого хода;
  2. Регулировка качества смеси специальным винтом на карбюраторе;
  3. Регулировка качества смеси путем перемещения иглы;
  4. Регулировка уровня топлива в поплавковой камере.

Рассмотрим каждый из этих элементов отдельно.

Проводится на прогретом двигателе. На каждом карбюраторе есть винт холостого хода, при помощи которого можно добиться стабильной работы скутера во время простоя.

Рассмотрим расположение регулировочных винтов на разных карбюраторах:

Регулировка карбюратора Honda. 1- винт холостого хода; 2- винт качества смеси.

Очень важно, чтобы горючая смесь, на которой работает скутер, соответствовала тем пропорциям, которые были заданы инженерами. При чрезмерно бедной смеси, скутер работает неправильно, перегревается, теряет мощность. При богатой смеси, наблюдается увеличенное потребление топлива, образование нагара в камере сгорания, карбюратор как правило мокрый.

Настройку качества смеси можно проводить как регулировочным винтом, так и перемещением иглы в дроссельной заслонке. На фотографиях выше вы можете наблюдать расположение винта качества смеси. При его отсутствии, настройка проводится только иглой.

Скутер должен разгоняться плавно, без провалов, во время движения не должно быть рывков. Если добиться приемлемой работы скутера вам не удалось, вытаскиваем дроссель из карбюратора и поднимаем либо опускаем иглу. Для этого извлекаем ее из заслонки и перемещаем стопорное кольцо по пазам.

Проверить уровень топлива в поплавковой камере можно при помощи прозрачной трубки, которая находится в самом низу карбюратора. Открутите сливочный винт,

поднимите трубку вверх противоположно карбюратору и проверьте уровень топлива. Обратите внимание, что уровень топлива надо проверять при рабочем двигателе скутера, при этом трубка всегда должна располагаться выше карбюратора. Уровень топлива должен быть чуть ниже бордюра крышки.

Если его мало, или как правило много, снимаем крышку и регулируем момент срабатывания запорной иглы путем загинания (усика) держателя иглы в очень маленьких диапазонах.

Следует заметить, если карбюратор долгое время не промывался и есть признаки загрязнения его каналов и жиклеров, если заливался или заливается бензин, с октановым числом меньшим, чем рекомендует завод изготовитель (например А-80), если установленные жиклеры и прочие детали не соответствуют рекомендованным заводом параметрам, то перед настройкой карбюратора надо это все устранить, так как дальнейшая регулировка будет лишь временной и вы не добьетесь требуемого результата.

Вы также можете ознакомиться с другими статьями на тему:

как почистить инжектор на сузуки адрессv50g?1литр на 25км стал кушать.против70км пол года назад.где их чистят?или можно вручную?

Администратор ответил:
25 марта 2012 в 12:17

В вашем случае лучше обратиться в сервисный центр, так как работа это достаточно тонкая.

Roman ответил:
23 мая 2017 в 11:38

Доброго дня вмене такт 16 проблема з карбюратором подсос воздуха через штуцер переліва карбюратора

Сергей ответил:
12 марта 2018 в 08:31

Добрый день.у меня Хонда 34 на средних оборотах теряет скорость в плодь до остановки на больших оаботает нормально,в чём причина

San-sanych ответил:
15 марта 2018 в 11:19

Причина в карбюраторе. При определенном положении дросселя не готовится требуемое количество смеси. Нужно снимать, мыть, смотреть.

Бодя ответил:
12 мая 2021 в 08:58

Кирилл ответил:
13 октября 2020 в 17:13

Почему в карбюраторе много масла, точнее на дроссельной заслонки

Виктор ответил:
23 апреля 2021 в 11:04

Помогите, ставлю 1.7 оборота качества смеси делаю хороший холостой, поплавок выставлен по норме, но скутер при набирании оборотов давиться даёшь больше оборотов начинает ехать и на макс обороты невыходит

Денис ответил:
2 мая 2012 в 21:19

что это может быть когда заправился допустим на 2 литра ,уровень бензина показывает в 2 раза меньше бензина??да и стало кушать оч много бензина ,протечек бензина не наблюдал но кушает много как уменьшить расход бензина?и может ли забытый глушитель стать причиной большого расхода? Мопед хонда 35 ,Спасибо !

Администратор ответил:
3 мая 2012 в 21:38

витя ответил:
6 мая 2012 в 12:57

у меня из карбюратора бензин льётся из маленького шлачика и скутер сразу же глохнет!что делать?карбюратор чистил, бак тоже!

витя ответил:
6 мая 2012 в 14:51

у меня шторм 50

витя ответил:
6 мая 2012 в 15:12

витя ответил:
6 мая 2012 в 15:16

что делать?может игла плохая или!не знаю!

витя ответил:
6 мая 2012 в 19:27

карбюратор бензином заливается!игла плохая или карб надо почистить!

Администратор ответил:
8 мая 2012 в 21:10

Второй вариант. Причем большое внимание нужно уделить поплавковой камере.

Администратор ответил:
8 мая 2012 в 21:00

Его заливает. Нужно снять карбюратор и заново тщательно все промыть, проверить состояние запорной иглы поплавковой камеры.

витя ответил:
9 мая 2012 в 12:00

витя ответил:
9 мая 2012 в 12:43

а как проверить хорошая она или нет!

витя ответил:
10 мая 2012 в 21:31

а сколько стоит новый карб на Storm L?

Администратор ответил:
10 мая 2012 в 21:35

Не больше 30 долларов. Хотя остальное на совести продавца.

витя ответил:
11 мая 2012 в 14:12

что нужно сделать чтобы игла не залипала!

Администратор ответил:
13 мая 2012 в 21:28

О какой игле речь? Дроссельной заслонки или запорной игле поплавковой камеры?

витя ответил:
14 мая 2012 в 20:29

дроссельной вроде! я эти названия забываю!

Nikita ответил:
7 марта 2017 в 19:52

Закрути болт на отстойнике

Вик ответил:
15 июня 2019 в 16:22

Дима ответил:
7 мая 2020 в 22:19

Александр ответил:
8 июля 2012 в 18:10

Ребята нужен совет.Нонда ДИО 27.Заводится нормально.Приемистость хорошая.Проезжает 500-600метров.Начинает дергаться и глохнет.Уровень топлива выставлен по рекомендациям Вашего сайта.Когда заглох завести нельзя.Только нужно снять воздухан и закрыть рукой карб.Он заведется и опять проезжает эти 500метров и глохнет.Что может быть где искать.Поршневая в норме-менялась 2 месяца назад.Компресия хорошая.Могут быть виноваты сальники коленвала?Шата в коленвале нет.Явного дыма с выхлопной нет.Нормально ездил до вчерашнего дня.Буду очень признателен за помощь.С уважением Александр.

Администратор ответил:
10 июля 2012 в 20:58

А все дело в уровне топлива в карбюраторе. Нужно уровень немного поднять, у вас слишком низкий. После этого проблема решится. Снимите карбюратор, открутите крышку поплавковой камеры, переверните карбюратор и обратите внимание на расположение поплавка. В перевернутом состоянии он должен быть параллельно карбюратору. У вас он скорее всего немного выше. Подогните усик так, чтобы поплавок выровнялся или же упал на пару мм ниже параллельного уровня. Там каждый мм имеет значение.

Александр ответил:
11 июля 2012 в 07:05

Здравствуйте.Спасибо за ответ.Убедился в Вашей компетентности.Вчера до прихода Вашего ответа выставил уровень топлива больше и скутер поехал.Но чуствуется по нем что уровень немного больше.По рекомендованному Вами способу определения по прозрачной трубке получилось что уровень выше гдето на на 5-7 мм нижней крышки.Но трогать побоялся-был и этому рад.Да и жене надо было ездить по работе.Свеча стала нормального цвета.Об этом способе что Вы мне ответили -перевернуть крышку карба-не знал.Чувствуется Ваша большая практика.У нас все мастера выставляют так:подгибают усик потом накачивают топливо и смотрят на уровень.Он должен быть немножко больше изгиба в поплавковой камере.Фото выложыть не могу но думаю Вы поняли о чем речь.У меня так не выходило-постоянно было мало так как скутер глох..А я считал что это нормально.Вот и провозился 3 дня.Выставил по Вашых рекомендациям и заодно поставил на место родной поплавок.На нем есть углубление под иглу.Мастера сказали мне что это выработка и поставили китайскийпоплавок.Но как я понимаю это углубление должно быть.Ответьте по этому поводу.И еще вопрос:С большым трудом достал новый клапан поплавка.Он работал где то месяц и в итоге скутер заглох.При разборке выяснилось что резиновый наконечник остался в канале а сама игла на поплавке.Попался бракованый попросту китайский.Пришлось поставить на место родной.Но он время от времени пускал топливо и заливало карб.Каким клеем можно приклеить резиновый кончик к игле?Склонялся к супер клею или эпоксидке но сомневался чтобы не засорило каналы если бензин растворит клей.Или может быть есть другой способ ?Или просто выбросить?Еще раз спасибо за оперативный ответ и правильный дельный совет-все подтвердилось.Ребята . Всем рекомендую этот сайт. Человек действительно знающий и с большым практическим опытом.

Артём ответил:
16 июля 2020 в 19:42

Здравствуйте беда(( Хонда Дио 34 ручьём течет бензин из трубки карбюратора , что только не пробовал, игла держит, уровень норма такое впечатление что бензонасос слишком много качает топлива куда смотреть уже не знаю((( а началось после замены поршневой(

Павел ответил:
13 сентября 2019 в 20:43

Здравствуйте,на вашем сайте прочитал что поплавок в поплавковой камере нужно так отрегулировать ,что бы топливо было чуть ниже края бардюра крышки.А вот у меня карбюратор CVK-30 и у меня крышка под наклоном,и как мне отрегулировать?

Регулировка карбюратора

Внимание! Описываемые регулировки выполняются на двигателе. Порядок регулировки при сборке карбюратора указан в инструкции, прилагаемой к ремкомплекту.

Регулировка диафрагмы воздушной заслонки

1. Запустите двигатель.

2. На холостом ходу отсоедините вакуумный шланг между карбюратором и вакуумным распределителем (1 – отодвинуть здесь, 2 – вакуумный распределитель, 3 – диафрагма воздушной заслонки).

3. Тяга диафрагмы воздушной заслонки должна быстро вернуться в исходное положение под действием пружины.

4. После присоединения шланга тяга должна втянуться обратно в течение 5–15 сек (1 – присоединить в этом месте).

Регулировка диафрагмы устройства приоткрывания воздушной заслонки

1. Запустите двигатель при температуре охлаждающей жидкости не выше 5°С.

2. Отсоедините и снова присоедините шланг на диафрагме.

3. Убедитесь, что шток диафрагмы остается неподвижным.

4. После прогрева двигателя отсоедините шланг на диафрагме, шток диафрагмы должен возвратиться в прежнее положение (стрелкой указано место присоединения).

5. Присоедините шланг, – при этом заслонка должна приоткрыться под действием разрежения в диафрагме.

Регулировка троса привода воздушной заслонки

1. Снимите воздушный фильтр и полностью вытяните рукоятку троса воздушной заслонки, – заслонка должна полностью закрыться.

2. Вдвиньте рукоятку от себя, – заслонка должна полностью открыться.

Регулировка быстрого холостого хода

1. Прогрейте двигатель до нормальной рабочей температуры, выключите зажигание и снимите воздушный фильтр.

2. Полностью закройте воздушную заслонку.

3. Отсоедините вакуумные шланги от распределителя зажигания и заглушите.

4. Отсоедините вакуумные шланги от канала S вакуумного распределительного клапана и заглушите.

5. Подключите тахометр и установите обороты быстрого холостого хода 1800 об/мин (указан винт регулировки оборотов).

6. Откройте воздушную заслонку, – обороты холостого хода должны снизиться до нормальных.

Регулировка качества смеси на холостом ходу

Внимание! Проверьте установку зажигания, состояние крышки распределителя и бегунка, свечей и высоковольтных проводов. Выполните все регулировки. Как правило нарушение нормального состава смеси связано с подсосом воздуха.

1. Прогрейте двигатель и снимите воздушный фильтр.

2. Выверните винт регулировки оборотов холостого хода до тех пор пока двигатель не начнет работать с перебоями (дроссельная заслонка должна быть полностью прикрыта).

3. Заверните винт регулировки качества смеси до заметного падения оборотов двигателя, затем отверните винт до тех пор пока обороты не возрастут до максимальных.

Внимание! Если перед регулировкой качества смеси для поддержания работы двигателя понадобилось не выворачивать, а заворачивать винт регулировки оборотов холостого хода, то проверьте обороты холостого хода и повторите регулировку качества смеси. Это обеспечивает установку состава смеси при полностью прикрытой дроссельной заслонке.

Способы регулировки и настройки карбюратора скутера

Как отрегулировать карбюратор на скутере

Зная, как отрегулировать карбюратор на скутере, можно избавиться от многих проблем, сделать так, чтобы транспортное средство заводилось сразу, работало ровно и не подводило в жару или холодную погоду. Для этого карбюратор в зависимости от модели имеет либо только иглу, либо специальные регулировочные винты.

Настройка карбюратора на скутере, если регулировочные винты есть, происходит следующим образом: при вращении винта по часовой стрелке смесь обогащается, против часовой стрелки, соответственно, обедняется.

Проводить процедуру нужно в следующем порядке:

  • Настраивать нужно только на хорошо прогретом двигателе, поэтому нужно дать ему поработать минут 10-15, после этого можно заглушить.
  • Далее, регулировочный винт крутят до упора вправо.
  • После можно открутить его влево на 1,5 оборота. Это действие повторите еще раз.
  • Регулировка карбюратора на этом не заканчивается. Нужно повернуть винт на
    1/3 оборота, но перед этим запустить двигатель. Подождите несколько минут и посмотрите, как работает силовой агрегат.
  • Если происходит повышение оборотов, винт крутят на ¼ , делать это надо против часовой стрелки. Ждите еще несколько минут, наблюдая, как работает двигатель.
  • Если обороты не падают, нужно повторить предыдущее действие. Каждый раз нужно давать поработать мотору не менее двух минут, наблюдая за его поведением.
  • В идеале мотор должен работать ровно уже после того, как вы открутите винт на 1,5 или 2 оборота. Однако если качество смеси плохое или и детали двигателя изношены, требуются дополнительные подстройки.
  • Если двигатель глохнет на холодную, то обороты нужно, наоборот, увеличить, также проверить качество смеси и изменить его, при этом стоит заметить, что регулировка карбюраторов происходит в принципе одинаково как на китайском скутере, так и на японском.

Учитывать нужно и мелочи, которые могут стоять на каких-то моделях скутера, а на каких-то отсутствовать. Например, перед тем как регулировать карбюратор, нужно проверить состояние топливного фильтра. Если он сильно загрязнен, рекомендуется его заменить, так как, даже если карбюратор будет новым и хорошо настроенным, забитый фильтр помешает прохождению смеси в правильной пропорции.

Вопрос, как отрегулировать карбюратор, если у вас популярный японский скутер Хонда Дио, довольно актуален. Вне зависимости от года выпуска и типа карбюратора ему подойдет описанная выше схема.

Регулировка холостого хода

Важную роль играет регулировка оборотов на холостом ходу. Когда двигатель хорошо прогреется, можно заняться данной процедурой. Для этого потребуется вращать регулировочный винт по часовой стрелке. Его местоположение зависит от того, какая модель скутера и карбюратора у вас. Если точное расположение вы не знаете, найдите инструкцию-описание к установленной модели, где будет написано, где расположен какой винт. Например, на Хонде оригинальный карбюратор имеет такой винт в центре, с левой стороны можно найти регулировку для качества смеси.

Регулировать несложно: нужно делать это на прогретом моторе при его работе. При закручивании винта обороты станут подниматься, при откручивании – снижаться. Когда работа двигателя станет ровной, нужно перестать вращать винт. Делать это нужно плавно, после каждого изменения положения дать двигателю немного поработать

Регулировка качества смеси

В зависимости от положения иглы в карбюраторе меняется и процентное соотношения бензина и кислорода: если очень много воздуха в смеси, это видно по свечам. Они станут черными, появится характерный нагар. Если воздуха, наоборот, мало, на свече появляется белый налет, видно, что электрод плавится. И это. и то не слишком хорошо для мотора в целом, не говоря уже о том, что придется часто менять свечи. Перед настройкой свечу надо выкрутить и изучить ее состояние, от которого уже можно отталкиваться, обогащая или обедняя смесь.

От того, какая по качеству смесь, зависит не только работа двигателя, но и его состояние. Например, при бедной смеси пропадает тяга, а при чрезмерно богатой в камере сгорания постепенно образуется нагар, который вредит мотору. Если карбюратор современный, у него есть специальный винт для регулировки качества смеси, поэтому разбирать его не требуется. Для того чтобы обогатить смесь, винт нужно вращать по часовой стрелке, для обеднения вращают его против часовой.

Регулировка происходит следующим образом:

  • Для начала двигатель нужно прогреть. На это требуется около 15 минут, после этого его можно заглушить.
  • После этого винт до конца закручивают по часовой стрелке.
  • Сделав это, поверните его против часовой стрелки на 1, 5 оборота.
    Заводим скутер, смотрим, как он работает, винт нужно повернуть на 1/3 оборота, дать мотору немного поработать.
  • При повышении оборотов винт нужно открутить на 1/4 оборота.
  • Если не помогло, опять надо заглушить двигатель, повернуть винт на 1/4 оборота, завести и дать поработать. Повторяют процедуру, пока работа двигателя не станет ровной.

Если модель карбюратора старая или винта не хватает для того, чтобы отладить его работу, нужно добраться до иглы. Регулировка, карбюратора скутера в этом случае происходит так: на игле имеется специальное стопорное кольцо. При поднятии его вверх смесь будет обогащаться, при опускании вниз – обедняться. Обычно с завода стопорное кольцо находится посередине. Вытянув иглу пальцами или пинцетом, перемещаем кольцо и снова собираем карбюратор. После этого можно завести мотор и посмотреть, как он будет работать. При необходимости надо довести настройки до совершенства при помощи винтов для регулировки.

Регулировка уровня топлива в поплавковой камере

Важную роль играет уровень топлива в поплавковой камере. Эта часть находится внутри карбюратора, собственно в ней и происходит процесс смешивания бензина с воздухом. В ней, кроме свободного резервуара, расположен поплавок, жиклеры и игольчатый клапан. Именно от положения поплавка зависит то, когда клапан будет закрыт, соответственно, будет карбюратор переливать или нет. Если бензина слишком много, мотор начнет глохнуть, так как промокнет свеча, и искра не сможет поджечь смесь.

Причины, почему переливает карбюратор на скутере, обычно следующие:

  • В карбюратор попала грязь, мешающая клапану закрываться.
  • В камере много налета.
  • Язычок, на котором держится поплавок, неправильно согнут, и положение поплавка не дает закрыть клапан вовремя.

Первые две проблемы решаются путем очистки и карбюратора. Для этого нельзя использовать металлические предметы; можно вооружиться мягкой тряпкой. Особенно осторожно стоит обращаться с жиклерами. Внутри их можно прочистить при помощи тонкой медной проволоки, но делать это следует осторожно. Вторая проблема решается путем подгибания язычка. Он достаточно хрупкий, поэтому действовать можно ногтем или пинцетом, осторожно, чтобы не сломать. Проверить, правильно ли стоит поплавок, легко: он должен быть параллелен корпусу, а не наклоняться вверх или вниз. Тогда при поступлении топлива в камеру в нужном количестве поплавок будет подниматься, и клапан будет блокировать поступление в камеру лишнего топлива. Почему переливает карбюратор скутера более подробно смотрите здесь.

Как отрегулировать на скутере поплавок в поплавковой камеры?

Для этого нужно использовать жиклер: он находится на дне камеры. Винт нужно открутить, но таким образом, чтобы не дать бензину покинуть трубку. Обычно она находится ниже жиклера, если трубка прозрачная, проводить работы будет удобнее. Для того чтобы видеть уровень топлива, ее нужно поднять вертикально.

При нормальном уровне топлива бензин не доходит до бордюра крышки карбюратора, при большем уровне начинает переливать, прим меньшем скутер плохо едет, клюет носом. Для регулировки потребуется разобрать карбюратор, найти иглу внутри поплавковой камеры, на игле есть стопорное кольцо, его нужно переместить вниз.

Особенности настройки карбюратора 2 х тактного скутера

Карбюратор на скутере 2т немного отличается по конструкции и к мотору 4т не подходит. Вопрос, как настроить такое устройство, волнует всех обладателей двухтактников.

На большинстве китайских моделей ставится довольно простой карбюратор без лишних регулировок. Обогатитель здесь механический, хотя, если тюнинговать скутер или у вас японская модель, обогатитель может стоять и электрический. Для того чтобы пользоваться механическим вариантом, нужно сначала нажать курок на нем, а потом уже пытаться заводить технику.

Настройка карбюратора скутера 2т несложна, но требует некоторого терпения. Для того чтобы ее осуществить, потребуется карбюратор разобрать: вначале потребуется открутить верхнюю крышку. Игла в нем зафиксирована скобой, ее нужно вытащить. Качество смеси регулируется точно так же, как описано выше. Особенностью двухтактной системы является то, что игла влияет на качество смеси только в определенном положении. Если дроссельная заслонка поднята максимально, за топливную смесь будет отвечать только главный топливный жиклер. Иногда в нее вмешивается система холостого хода. В зависимости от того, какой карбюратор у вас установлен.

Для холодного пуска нужно пользоваться пусковым обогатителем, который нужно закрыть после того, как мотор прогреется; проще говоря, это подсос. В таких карбюраторах важную роль играет уровень топлива. Регулируется он тоже путем механического вмешательства в работу поплавковой камеры. Настраивается она тем же способом, что и в четырехтактной версии. По сути, от моделей для моторов на 4 тактном скутере карбюратор для 2т моторов отличается только жиклерами и некоторыми другими параметрами, но устроен похоже, поэтому и регулируется так же.

Особенности настройки карбюратора 4 х тактного скутера

Регулировка карбюратора скутера 4т вполне возможна своими руками и не должна вызывать никаких сложностей, главное – действовать согласно описанной выше инструкции. Не всегда отрегулировать, карбюратор на скутере 4т получается сразу. Придется запастись терпением: возможно, процедуру придется повторить несколько раз, пока вы не получите устраивающий вас результат. От того, как правильно настроить карбюратор в скутере 4т, зависит ровность работы двигателя, способность техники заводиться в холодную погоду и то, какой будет износ поршневой.

Скутеры 4т обычно оснащаются похожими моделями карбюраторов, поэтому схема регулировки карбюратора VLC, описанная выше, применима и к другим разновидностям устройств.

Простые рекомендации настройки карбюратора (видео)

В завершении о настройке и регулировке карбюратора на скутерах предлагаем посмотреть видео:
