Бронепровода ваз 2107 карбюратор своими руками

ВВ провода нулевого сопротивления эксперимент 1.

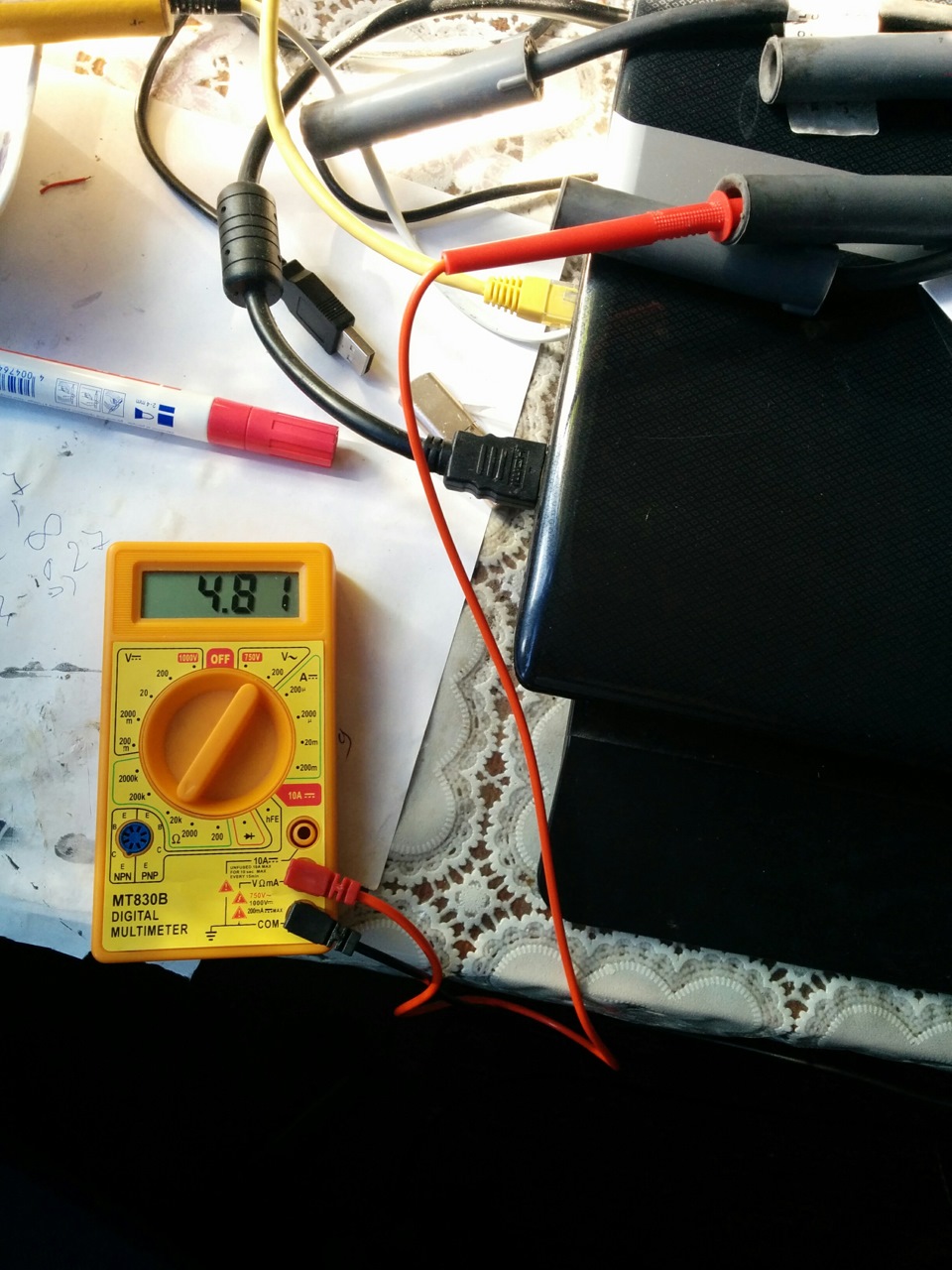

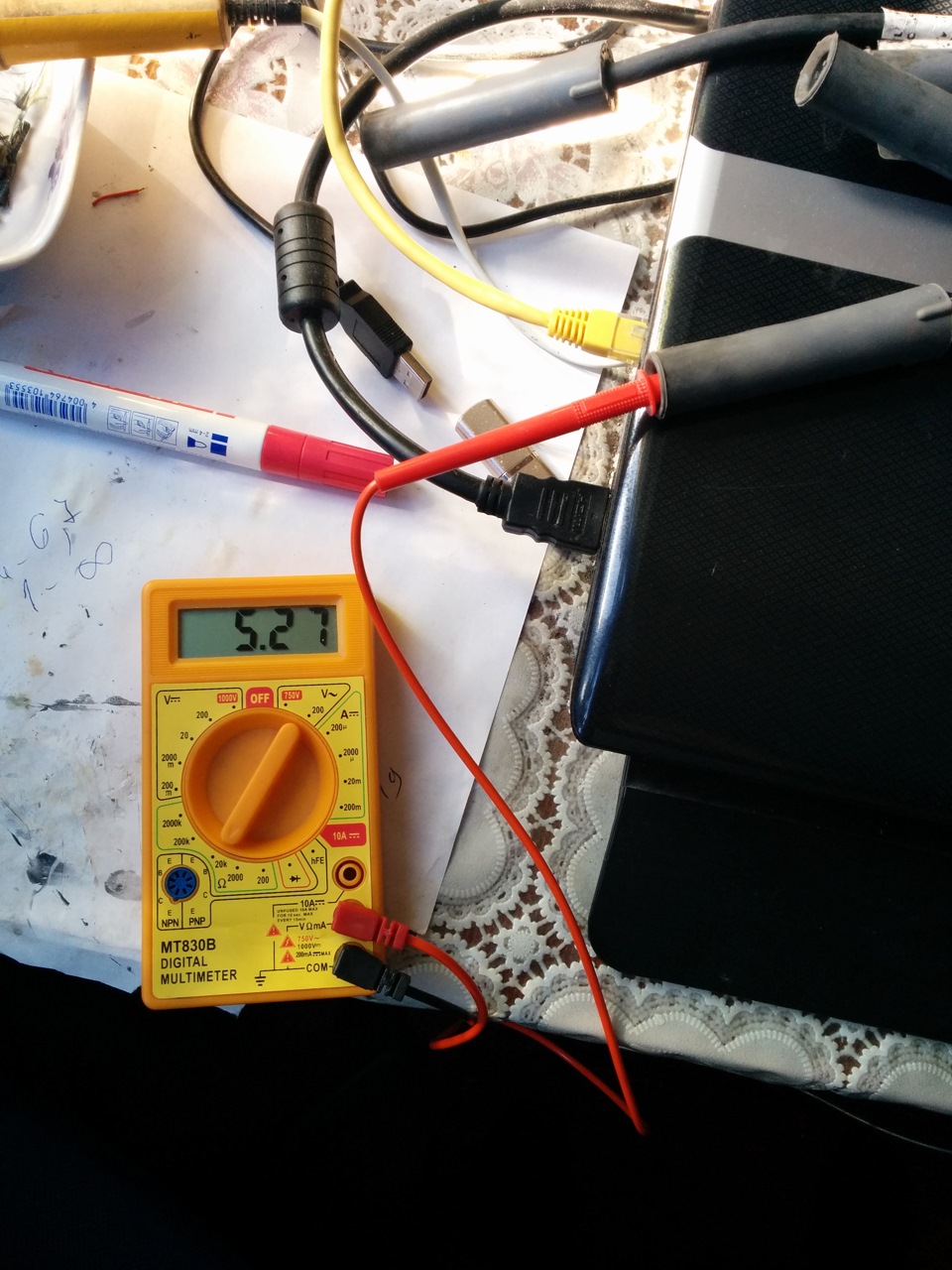

Все началось еще летом с замера сопротивления заводских проводов, т.к. машина не много не устойчиво работала на холостых. Сопротивление оказалось вот таким…

Как и ожидалось порадовал один из проводов стремящийся в бесконечность…

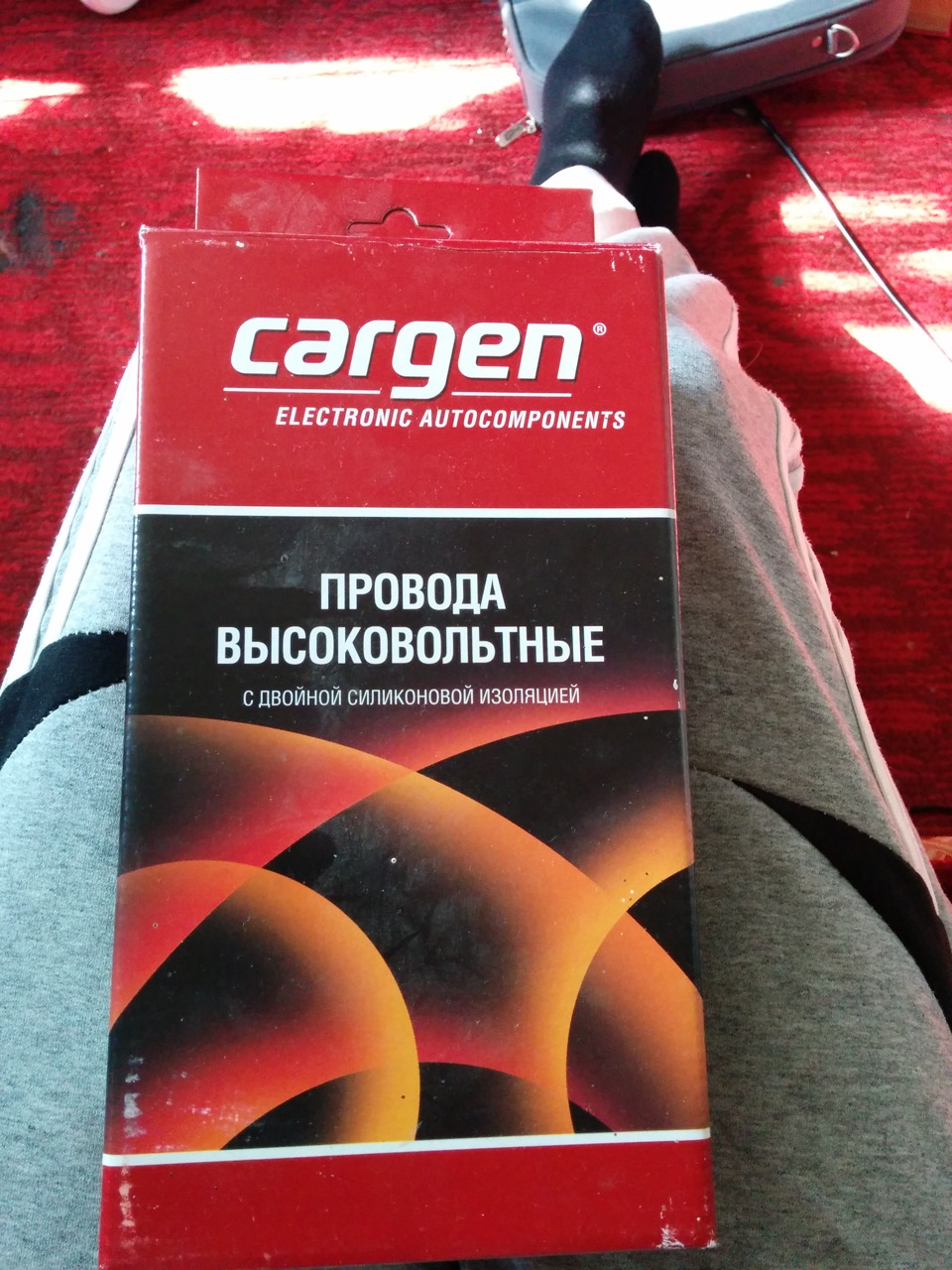

Решением исправить ситуацию был выбран вариант покупка новых проводов. Полазив по просторам инета нашел вот такой вариант, типо как четкие провода.

Поставил и забыл про них до зимы. Зимой с появлением морозов -10, -15 машина с начала заводилась раза с 5 а через несколько дней, вообще отказалась это делать. Решением ситуации была установка старых заводских проводов, а Cargen откинулись в багажник. Вообщем я и по забыл про все это дело, пока не давно не наткнулся на статью WhiteZol про нулевые провода и решил изготовить такие же. Наконечники решил взять от Cargenовских проводов, но перед этим замерил сопротивление. Как оказалось 1 и 4 провода улетели в бесконечность, а ведь им всего пол года (ну и хню нынче делают) ! Вообщем что я взял для новых нулевых ВВ:

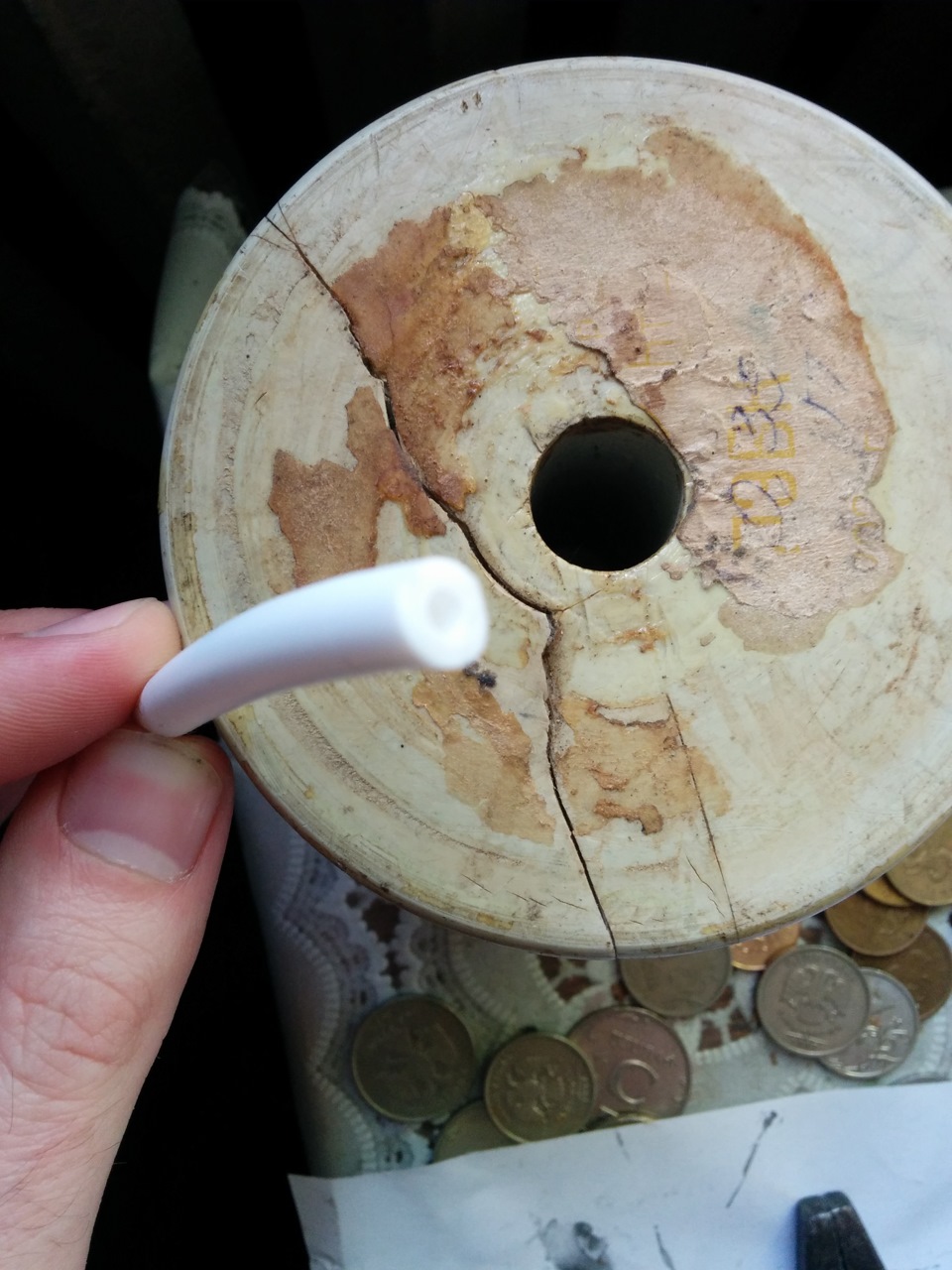

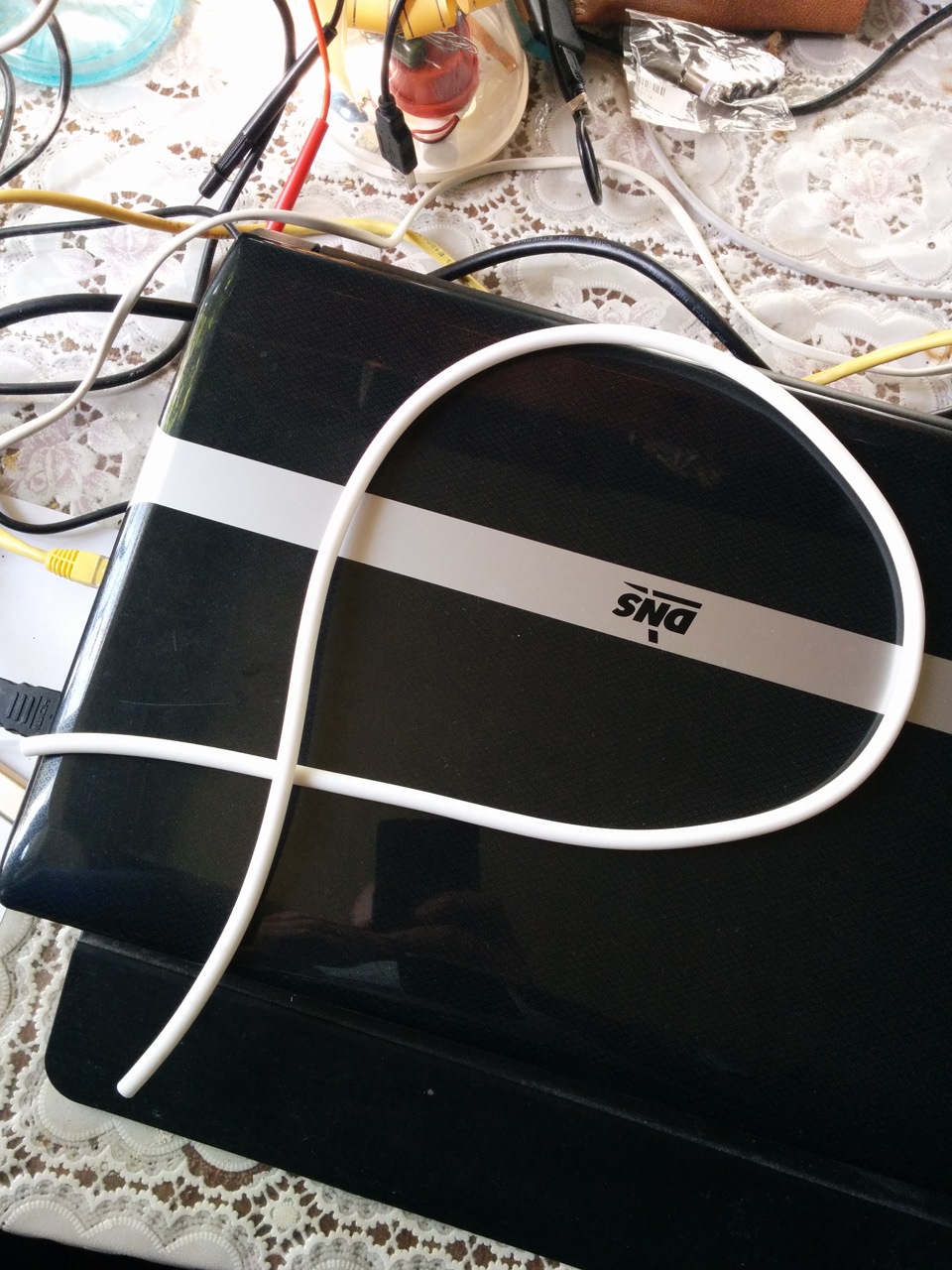

1. Шланг вакуумного регулятора опережения зажигания от карба 2 штуки, цена ему 20р, в нем 86 см.

2. Провод медный многожильный с сечением 1,7 кв\мм, 3 метра по цене 14 р за метр. Вообще рекомендуется 2,5 кв\мм, но его еще нужно пропихнуть в вакуумный шланг, а это будет сложно. Вообще лучше идти со шлангом в магазин и подбирать, что бы провод в него в лез (в моем случае все получилось идеально). Так же можно вставить медную оплетку как у Maxxiss в шланг без изоляции.

Начинаем собирать: Снимаем наконечники со старых проводов, берем силиконовую трубку прыскаем чуть WD-40 внутрь и вставляем провод. Далее одеваем резиновые пыльники и обжимаем пассатижами металлические наконечники.

Источник

Бронепровода ВАЗ 2107: Схема и выбор

Вступление

Для воспламенения топливной смеси в камере сгорания двигателя ВАЗ 2107 необходимо наличие надежной и мощной искры на свече зажигания, а для формирования искры нужно высоковольтное напряжение, которое производит специальный модуль зажигания либо трамблер (зависит от типа двигателя: карбюратор или инжектор).

Катушка зажигания формирует напряжение, которое на выходе равно почти 15 000 Вольт, чтобы транспортировать столь высокое напряжение, необходимы мощные провода с высоким сопротивлением изоляции, о которых данная статья.

В статье рассказывается о бронепроводах ВАЗ 2107, а именно об их назначении, устройстве, неисправностях, проверке, выборе, схеме подключения, замене, а так же многом другом.

Назначение

Высоковольтные провода напряжения в автомобиле предназначены для транспортировки высокого напряжения от катушки зажигания до свечи зажигания. Провода является своего рода связующим звеном между свечей и модулем зажигания. На каждую свечу подключается свой провод, который сфазирован с катушкой, либо трамблером. В карбюраторной версии двигателя ВАЗ 2107 применяется 5 штук высоковольтных проводов, 4 от трамблера на цилиндры и 1 от катушку до трамблера. В инжекторной версии двигателя применяется всего 4 провода от модуля зажигания до свечи.

Устройство

Провода выполняются из материла, который имеет хорошее сопротивление изоляции, а токопроводящая жила провода должна иметь наоборот низкое сопротивления для лучшей проводимости напряжения и тока.

Высоковольтный провод имеет: изоляцию, токопроводящую жилу, изолирующие колпачки и контактные клеммы. Так же некоторые провода комплектуются специальным гребешком, которые нужен для комплектации проводов в один узел.

Признаки неисправности

Довольно часто провода выходят из строя, что существенно влияет на работу двигателя автомобиля. Если высоковольтные провода выходят из строя на автомобиле наблюдаются следующие признаки неисправности:

• Автомобиль начинает ехать рывками;
• При нажатии на педаль газа авто дергается;
• Отказывает один или даже несколько цилиндров;
• Теряется мощность двигателя;

Если на вашем автомобиле появились такие признаки неисправности, рекомендуется проверить высоковольтные провода.

Проверка проводов

Проверка проводов производится в два эта: визуальный и тестером. Для проведения визуального осмотра достаточно просто снять провод и осмотреть его внешне. На проводе не должно быть:

• Трещины и следы потертости должны отсутствовать;
• Следов перетирания изоляции;
• Колпачок должен быть в отличном состоянии без трещин;
• Контактная часть должна быть чистой без ржавчины;
• Провод должен четко фиксироваться на свече и МЗ (трамблере);

Если на проводах имеются видимые повреждения, их рекомендуется заменить.

Проверка тестером заключается в измерении сопротивления между контактами, исправный провод будет показывать сопротивление выше 1 кОм, но это не значит, что провод идеален, он просто рабочий. Новые высоковольтные провода от некоторых компаний могут показывать сопротивление до 10 кОм, но следует отметить, что чем короче провод, тем меньше у него сопротивление и наоборот.

Если при измерении сопротивления тестер показывает 1, то это означает обрыв и провод неисправен.

Выбор проводов

Многие сталкиваются с проблемой при замене проводов, а какой же фирме отдать предпочтение, трудно сказать, какая из них лучше, но новые провода всегда лучше старых, поэтому оценивать свои возможности нужно строго по толщине своего кармана. Разброс цен на высоковольтные провода немаленький.

Наиболее популярные бренды высоковольтных проводов SLON, АвтоВАЗ, TESLA эти бренды хорошо себя зарекомендовали, и пользуется хорошим спросом.

Стоимость

Цена высоковольтных проводов ВАЗ 2107 зависит от региона и магазина, в котором будет производиться покупка, а так же производителя, чем именитее бренд, тем его продукция дороже. Стоимость проводов на ВАЗ 2107 начинается от 500 рублей и достигает 2000 рублей.

Схема подключения высоковольтных проводов (бронепроводов) ВАЗ 2107

При замене проводов многие сталкиваются с проблемой подключения проводов к свечами зажигания. Почему это так важно?! Если неправильно подключить высоковольтные провода, ничего страшного не произойдет, но автомобиль, либо не запуститься, либо запуститься, но будет работать крайне неустойчиво.

У бронепроводов ВАЗ 2107 имеется строгая порядочность подключения и ее необходимо соблюдать. Счет цилиндров в «семерке» начинается от механизма ГРМ (от радиатора), то есть свеча, которая ближе к радиатору отвечает за 1 цилиндр и т.д.

Инжекторный двигатель

Подключение высоковольтных проводов инжекторного двигателя производиться в следующем порядке. На модуле зажигания имеются цифры с номером цилиндра, эти цифры можно увидеть на картинке, цифра на модуле соответствует номеру цилиндра, в таком порядке и необходимо подключать провода.

Карбюраторный двигатель

Как известно, карбюраторный двигатель не имеет модуля зажигания, а имеет вместо него трамблер и одну катушку зажигания. Высоковольтные провода в таком двигателе подключаются в следующем порядке. Центральный вывод трамблера, к нему подключается катушка зажигания через короткий высоковольтный провод. Следующие провода подключаются к выводам трамблера с одной стороны и свечам зажигания с другой стороны. Подключать провода следует, так как показано на картинке.

Замена

Как заменить высоковольтные провода на ВАЗ 2107 можно увидеть в видео ниже.

Источник

Расположение бронепроводов ваз 2107 карбюратор

Схема, порядок подключения высоковольтных проводов ВАЗ.

Для начала определимся, какой из четырех цилиндров первый?

Первый цилиндр у переднеприводных ВАЗ находится ближе к ремню ГРМ. Если смотреть на двигатель спереди — первый цилиндр самый левый). А дальше все просто — слева направо — 1, 2, 3, 4.

У заднеприводных ВАЗ Классика и Нива первый цилиндр находится ближе к переднему бамперу машины.

Общие советы при подключении высоковольтных проводов.

Проверка высоковольтных проводов. Чтобы проверить провода, вам понадобится мультиметр-тестер. Проверьте сопротивление проводов — оно должно быть не более 20 КОМ ( на практике самый длинный провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода больше 20 Ком — его необходимо заменить. Тщательно осмотрите провода на предмет перетирания о части мотора или об другие провода. В случае значительного истирания — провод заменить. В случае незначительного истирания — возможно проложить провод так, чтобы он не терся, и зафиксировать в этом положении.

Укладка проводов. Не старайтесь подключить провода в связке. Разберите жгуты проводов, освободите провода из пластиковых держателей. Соедините высоковольтные выводы с соответсвующими свечами цилиндров. Прокладывайте провода так, чтобы они не терлись друг о друга, части мотора, шланги. Не допускайте резких перегибов и натяжки проводов. После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки.

Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099)

Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину).

Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром.

Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром.

Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.

Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром.

Порядок подключения высоковольтных проводов на ВАЗ Классика, Нива с карбюратором и трамблером.

Центральный провод от катушки зажигания (бобины)

1 цилиндр — над вакуумным корректором. Далее по часовой стрелке порядок 1-3-4-2.

Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)

Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы — но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.

Инжекторные ВАЗ выпуска после 2004 года с катушкой зажигания нового образца (3-контактный низковольтный разъем)

Как и на модулях зажигания старого образца, на новых катушках тоже обозначено соответсвие выводов цилиндрам. Но порядок подключения отличается от порядка на модуле зажигания старого образца. Будьте внимательны.

Провода на свечи зажигания ваз 2107 кажется не такая уж важная вещь, чтобы постоянно обращать на них внимание и удостаиваем их его только при явной поломке или начавшимся некоторым перебоям в работе двигателя.

Симптомы неисправных проводов

Одна из первых причин, это неустойчивые обороты на холостом ходу и небольшие провалы при работе. Конечно по таким симптомам определить неисправность высоковольтных проводников сложно, так как они подходят еще нескольким неисправностям, например неисправны свечи или форсунки (карбюратор, трамблер для карбюраторных двигателей).

Диагностика неисправностей

Чтобы более точно сказать о исправности высоковольтных проводов необходимо измерить их сопротивление. Делается это мультиметром или любым другим прибором измеряющим сопротивление. Проверка заключается в измерении сопротивления между концами проводника.

Проверяем исправность проводов на свечи зажигания

Раньше в колпачках на свечи зажигания устанавливался резистор 10 кОм. Отсутствие данного сопротивления ни чего хорошего не сулит.

Колпачки на свечи зажигания

Обрыв высоковольтного провода приводит к ослаблению искры, поэтому возможно она будет пропадать на холостых оборотах при понижении напряжения питания.

Есть еще старинный способ проверить их исправность — это открыть ночью капот и посмотреть не искрят ли они. Но обычно силиконовая изоляция не дает это увидеть.

Замена

Менять провода на свечи зажигания лучше по одному отсоединяя один и устанавливая новый. Это позволит не перепутать последовательность работы цилиндров, то есть какой провод на какую свечу идет.

Инструкция по настройке системы зажигания ВАЗ 2107 своими руками

Жигулёвская «классика» ВАЗ 2107 не относится к современным автомобилям, сделанным по последнему слову техники и нафаршированным сложной электроникой. В этом её прелесть — не нужно по всякому поводу обращаться к специалистам автосервиса, большинство работ по обслуживанию авто способен сделать сам хозяин. Сюда относится и процедура настройки зажигания, которую в состоянии выполнить каждый желающий, предварительно изучив подробную инструкцию.

Когда нужно выставлять зажигание?

Первое, что следует знать, — регламента для проведения данной операции не существует, поскольку угол опережения зажигания выставляется либо корректируется только при необходимости. Она может быть вызвана такими причинами:

• Вы недавно приобрели «семёрку» на вторичном рынке и пытаетесь «довести её до ума».
• После ремонта двигателя, сопровождавшегося его разборкой.
• После откручивания или снятия главного распределителя зажигания (трамблёра) независимо от причины, почему это было сделано.
• При переходе с высокооктанового топлива на бензин с пониженным октановым числом и наоборот.
• После замены контактной группы или подшипника в трамблёре (в машинах со старой системой зажигания).

Примечание. На автомобилях ВАЗ 2107, оснащённых инжектором с управлением электроникой, причиной проверки системы искрообразования может служить вспыхнувшее табло Check Engine на панели приборов. Правда, оно ведёт себя подобным образом при возникновении ещё дюжины неисправностей. Так что неполадки с зажиганием нужно сначала диагностировать, обратившись на станцию технического обслуживания.

В подавляющем большинстве случаев установка момента искрообразования производится вследствие нарушения настроек после выполнения разборки или ремонта двигателя. Отдельный вопрос — переход на высокооктановый бензин, требующий воспламенения с большим опережением, для чего и проводится корректировка.

Производить проверку своевременного образования разряда на электродах свечей желательно в тех случаях, когда наблюдается нестабильная работа двигателя, слышны хлопки в карбюраторе и выхлопной трубе, сопровождающиеся повышением расхода топлива. Если вы ещё не успели обнаружить «прожорливость» машины, то обратите внимание на цвет дыма, при большом расходе бензина он чёрный, как и нагар на электродах свечей.

Разновидности систем

В течение десятилетий, пока выпускалась модель ВАЗ 2107 (с 1982 по 2012 год), она оснащалась тремя типами систем зажигания:

1. механическая с контактами — прерывателями;
2. бесконтактная;
3. управляемая электронным блоком (ЭБУ).

Схема контактного зажигания, установленная в первых моделях ВАЗ 2107

Примечание. Первые 2 разновидности ставились на «семёрки» с карбюратором, последняя внедрена вместе с инжектором.

В механическом варианте контакты, размыкаемые кулачком вала трамблёра, разрывают цепь низкого напряжения, инициируя образование мощного импульса во вторичной обмотке катушки. Этот разряд и направляется на электроды свечи, воспламеняющей топливо в том цилиндре, где поршень поднялся в верхнюю мёртвую точку (ВМТ) и такт сжатия завершён.

Схема бесконтактного зажигания семёрки с карбюратором

Бесконтактная схема действует по такому же принципу, только сигнал на разрыв цепи подаёт датчик Холла, а реализует его коммутатор. Поэтому настройка зажигания на карбюраторных «семёрках» производится практически одинаково. Другое дело — автомобили с инжектором, где внедрена новая система, не имеющая не только контактов, но и распределителя и любых движущихся частей. Здесь момент образования искры определяет контроллер ЭБУ, ориентирующийся на сигналы различных датчиков.

Подготовительный этап

Чтобы выставить зажигание на автомобиле ВАЗ 2107, не требуется никаких специальных условий, операцию можно проделать как в гараже, так и на улице, в том числе и в зимний период. Для работы подготовьте такой комплект инструментов:

1. отвёртка плоская;
2. металлический щуп толщиной 0,35 мм;
3. ключ рожковый размером 13 мм;
4. автомобильная лампочка, рассчитанная на напряжение 12 В с припаянными к ней проводами;
5. ключ с длинной рукояткой, предназначенный для поворачивания коленчатого вала;
6. ключ для откручивания свечей.

Инструмент для настройки зажигания

Примечание. Вместо специального ключа для вращения коленвала можно использовать обычный рожковый размером 36 мм. Если и такого ключика у вас не найдётся, то выставлять метки придётся старым проверенным способом: включив 4-ю передачу и подняв заднее колесо, крутить его вручную, тем самым проворачивая коленчатый вал.

В идеале лучше иметь в арсенале прибор для установки зажигания на работающем двигателе — стробоскоп. Он оснащён лампой, мигающей одновременно с моментом искрообразования в цилиндре, что позволяет увидеть положение насечки на шкиве коленвала при холостых оборотах и чётко откорректировать угол опережения.

Важный момент. Зажигание выставляется для того, чтобы обеспечить своевременное появление искры и запустить мотор, после чего потребуется дополнительная корректировка. Но последняя не принесёт вам желаемого результата, когда в цилиндрах отсутствует компрессия либо дают о себе знать проблемы с карбюратором. Если не устранить эти неисправности, то работа двигателя останется нестабильной, как ни настраивай систему искрообразования.

Отсюда вывод: правильно выставить зажигание вы можете в любой момент, а вот хорошо настроить — только на работоспособном двигателе и карбюраторе.

Настройка на карбюраторных модификациях ВАЗ 2107

Во всех старых учебниках по обслуживанию классических моделей Жигулей описывается способ установки момента образования искры с помощью лампочки, хотя опытные автомобилисты спокойно обходятся без неё. Почему так происходит, вы поймёте в процессе прочтения данного материала, новичкам же будет полезно ознакомиться со старой проверенной методикой.

Чтобы правильно выставить зажигание «семёрки», нужно обеспечить одновременное выполнение следующих условий:

• насечка на шкиве коленчатого вала стоит напротив длинной риски, нанесённой на крышке газораспределительного механизма;
• при этом круглая метка, нанесённая на шестерёнке цепного привода распределительного вала, совпадает с приливом на его корпусе;
• поршень 4-го цилиндра завершил такт сжатия и находится в верхней мёртвой точке;
  контакты внутри трамблёра разомкнуты;
• подвижный контакт бегунка обращён к неподвижному контакту на крышке распределителя, куда подключён провод от свечи 4-го цилиндра.

Примечание. На бесконтактных системах в этот момент датчик Холла направляет сигнал коммутатору, чтобы тот разорвал электрическую цепь низкого напряжения, что приводит к возникновению высоковольтного импульса на проводе, ведущему к свече 4-го цилиндра.

На схеме показано, что происходит в цилиндрах при совмещении меток

Лампочка применяется с целью контроля момента зажигания, для чего её нужно подключить одним проводом к контакту «К» высоковольтной катушки, а вторым — к массе автомобиля. Следует знать, что в этот же момент поршень первого цилиндра тоже находится в положении ВМТ, только там происходит не сжатие топливовоздушной смеси, а выпуск отработанных газов после её сгорания. Вот почему несведущие автолюбители часто путают первый цилиндр с четвёртым при установке зажигания.

Схема расположения меток на крышке газораспределительного механизма

Когда перечисленные действия происходят одновременно, на электродах свечи 4-го цилиндра проскакивает искровой разряд, о чём свидетельствует вспышка подключённой лампочки. Чтобы добиться выполнения этих условий и правильно выставить зажигание, следуйте инструкции:

• Поверните ключом на 36 мм коленчатый вал, совместив насечку на шкиве с длинной риской на крышке ГРМ.
• Если в этот момент клапанная крышка двигателя снята, то лучше ориентироваться по метке на шестерёнке распредвала, выставив её напротив прилива корпуса.
• Возьмите распределитель зажигания, снимите крышку и поверните его вал, чтобы поставить бегунок напротив провода, ведущего к цилиндру №4 (на крышке есть маркировка номеров цилиндров). Вставьте трамблёр в отверстие двигателя, удерживая бегунок и корпус в этом положении, после чего зафиксируйте его гайкой под ключ 13 мм.
• Присоедините провода лампочки и включите зажигание поворотом ключа. Отпустите гайку крепления распределителя и медленно поворачивайте его за корпус, пока лампа не вспыхнет, указав на момент искрообразования. Снова закрепите трамблёр.
• Выключите зажигание и убедитесь, что в данный момент контакты внутри распределителя разомкнуты. Возьмите щуп на 0,35 мм и проверьте зазор между ними, при необходимости откорректируйте его, ослабив отвёрткой винты крепления.

Метки надо совместить, поворачивая коленвал ключом

Примечание. Инструкция подразумевает, что перед началом работ трамблёр был демонтирован с двигателя без совмещения меток.

Зажигание считается выставленным правильно, если после установки крышки распределителя и подключения проводов вам удастся запустить двигатель, а дальше нужно настраивать угол опережения. Бесконтактная система устанавливается таким же образом, за исключением проверки зазора в контактной группе ввиду её отсутствия.

Метка на шестерёнке распредвала совмещается с приливом на корпусе

Важный момент. В большинстве случаев зажигание выставляется без снятия клапанной крышки, отчего положение метки на шестерёнке не видно. Вы все проделали по инструкции, но мотор не запускается. Значит, искра подаётся в 4-й цилиндр во время такта выпуска, а сжатие в этот момент происходит в первом цилиндре. Проблема решается просто:

1. снимите крышку трамблёра;
2. открутите гайку его крепления;
3. вытащите распределитель из гнезда, поверните бегунок ровно на 180° и вставьте элемент обратно;
4. прижмите юбку трамблёра гайкой и поставьте крышку.

Совет. Если мотор после этих действий не заведётся, но начнёт подавать признаки жизни, то проблема кроется не в настройке зажигания, а в неисправности одного из элементов системы.

Видеоматериал о правильной установке зажигания

Проверка и настройка угла опережения

Чтобы проверить, правильно ли выставлено зажигание, достаточно совместить метки на шкиве коленчатого вала и крышке газораспределительного механизма. При этом бегунок должен быть направлен на 4-й цилиндр, а контакты разомкнуты. Если бегунок «смотрит» в сторону первого цилиндра и машина не заводится, то поверните его на 180°, как описано выше.

Для создания оптимальных условий сжигания топлива в камере вспышка должна происходить немного раньше, чем поршень дойдёт до ВМТ. Есть 3 способа этого достичь:

1. при установке зажигания насечку на шкиве совместите не с первой длинной риской, а со второй, обозначающей угол опережения 5°;
2. определите величину опережения «на слух», ослабив гайку крепления трамблёра и поворачивая его за корпус на холостых оборотах двигателя;
3. подключите к системе стробоскоп, запустите мотор и поворотом трамблёра откорректируйте положение насечки, наведя на неё мигающую лампу прибора.

Угол опережения регулируется поворотом корпуса распределителя

Справка. Наиболее часто опытными водителями применяется второй способ, поскольку он даёт положительный результат без всяких приборов. Распределитель зажигания поворачивается, пока не будет найдено положение наиболее стабильной работы двигателя. Вот почему использование лампочки не играет большой роли, ведь реальный угол опережения, при котором мотор работает в оптимальном режиме, лежит в диапазоне 5—10° и определяется индивидуально в каждом авто опытным путём.

По окончании настройки несколько раз резко нажмите на педаль газа. Если прослушивается стук поршневых пальцев (звонкий звук хорошо слышен от двигателя), то угол опережения слишком велик. Ослабьте крепление распределителя и поверните его на 1—2° по часовой стрелке, после чего снова проверьте нажатием на акселератор.

Совет. Стук пальцев нередко прослушивается, когда вы заливаете топливо с низким октановым числом. Тогда надо уменьшать угол опережения, чтобы детонация (она и вызывает стук) не разрушала поршневую группу. Применяя качественное горючее, угол следует увеличивать, дабы улучшить динамические характеристики ВАЗ 2107.

Как выставить зажигание без лампочки — видео

Как выставить зажигание на ВАЗ 2107 с инжектором?

Система зажигания «семёрки» с прямым впрыском топлива функционирует под управлением ЭБУ, воспринимающим сигналы со следующих датчиков:

1. положения коленчатого вала;
2. расхода воздуха;
3. положения дроссельной заслонки;
4. лямбда-зонда.

Мультиметр для проверки модуля зажигания

По показаниям этих датчиков контроллер сам определяет момент искрообразования, поэтому система не настраивается в привычном понимании. В случае проявления каких-либо неполадок водитель может лишь самостоятельно проверить работоспособность модуля зажигания, к которому подключены провода высокого напряжения от цилиндров. Для этого нужно взять мультиметр (омметр) и выполнить такие действия:

• Отключить от модуля все провода.
• На мультиметре установить предельную величину измерения 20 кОм.
• Замерить сопротивление между следующими парами выводов: 1 и 4, 2 и 3.
• Если результаты замеров выходят за пределы 3,6—4 кОм, то модуль неисправен и подлежит замене.

На семёрке с инжектором стоит модуль зажигания, который можно проверить своими руками

Видео по проверке модуля зажигания

Правильно выставить зажигание важно после разборки силового агрегата либо снятия трамблёра без фиксации меток, иначе завести машину не удастся. Эта задача довольно проста и не требует каких-то глубоких знаний и специальных инструментов. Главное, — понять, что искра должна появиться в 4-м цилиндре во время такта сжатия и уловить этот момент, действуя по инструкции.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
